КТП 1600 кВА 10/0,4 кВ с РУНН на 2500 А
Комплектная трансформаторная подстанция Dextra Electric с высоковольтной частью 10 кВ, трансформаторным отсеком и распределительным устройством 0,4 кВ. В проекте предусмотрен один трансформатор ТМГ мощностью 1600 кВА. На фотографиях показаны корпус, коммутационные аппараты, узел учёта и шинные соединения на этапе заводской сборки.
В этом проекте важны не только мощность и напряжение. Отдельно проработаны компоновка вводного и отходящих шкафов РУНН, измерительные цепи и ключевые механические блокировки. Ниже — основные решения, фотографии оборудования и видеообзор его внутреннего устройства.
Основные параметры
| Параметр | По рабочей документации |
|---|---|
| Обозначение изделия | КТПнуК-Т-К/К-1600/10/0.4-У1 |
| Предусмотренная мощность трансформатора | 1600 кВА |
| Напряжение | 10/0,4 кВ |
| Количество трансформаторов по проекту | Один, ТМГ 1600 кВА; на фото не установлен |
| Подключения по обозначению и документации | Кабельные |
| Климатическое исполнение | У1 |
| Вводной аппарат РУНН | Разъединитель РЕ19, 2500 А |
| Основные отходящие линии | 3 × 500 А, 1 × 250 А, 1 × 160 А |
| Размеры основания в плане | 4000 × 2400 мм |
| Цвет стен и дверей | RAL 7035 |
| Цвет крыши и цоколя | RAL 5017 |
Высоковольтная часть 10 кВ

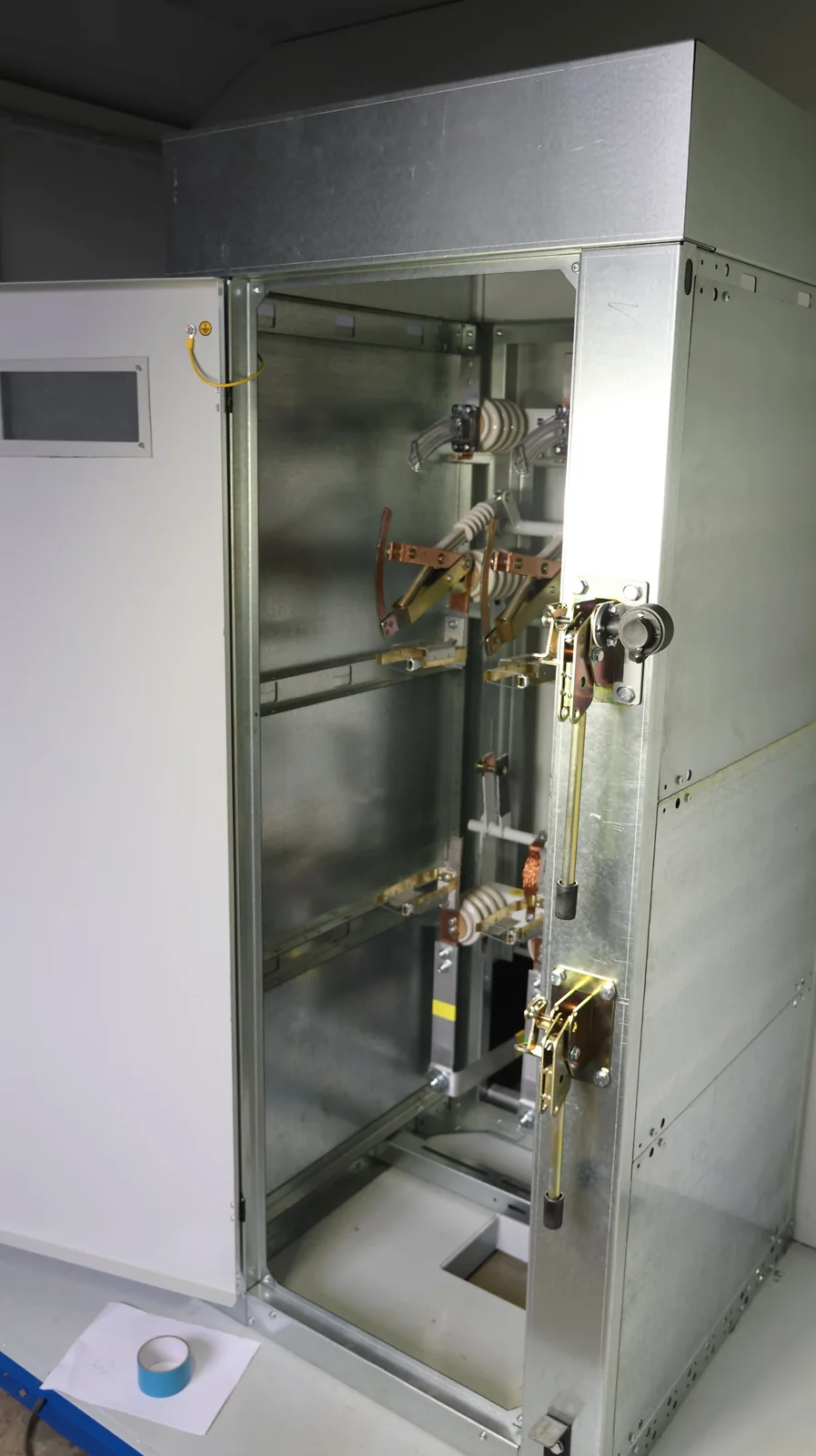

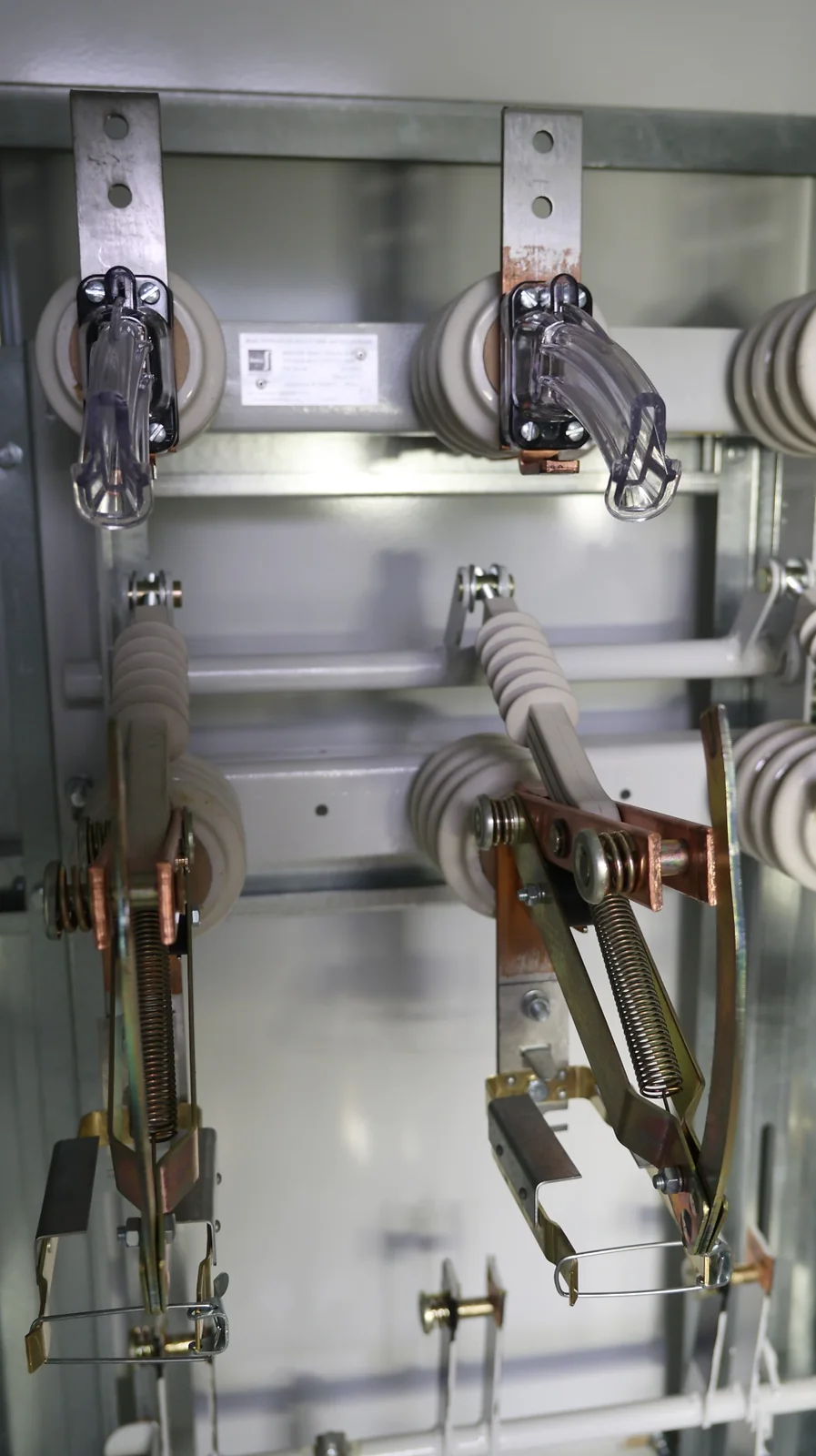

В РУВН предусмотрена камера КСО 393 DE с выключателем нагрузки ВНА/ТЕ-П(п)-10/630-3нП(ПКТ-103) и высоковольтными предохранителями ПТ-1.3-10-160-31,5-У3. В спецификации указан аппарат на 630 А и предохранители с номинальным током 160 А. На фотографиях можно рассмотреть компоновку камеры, коммутационные элементы и привод со стороны обслуживания.
Для согласованной работы аппаратов предусмотрены элементы ключевой механической блокировки. В документации указаны блок-замки МБГ-31 на приводах ВНА и ключ КУ-1 на приводе вводного разъединителя РУНН; для них указан секрет А1. Полный алгоритм переключений в предоставленном комплекте не описан. Состав блокировок относится к этому исполнению изделия и должен рассматриваться вместе с его схемой.
РУНН: ввод, учёт и отходящие линии
На вводе низковольтной части установлен по проекту разъединитель РЕ19 на 2500 А. Защиту основных отходящих линий выполняют автоматические выключатели: три аппарата на 500 А, один на 250 А и один на 160 А. Дополнительно в схеме предусмотрен отдельный фидер наружного освещения с контактором, фотореле и переключателем режима.

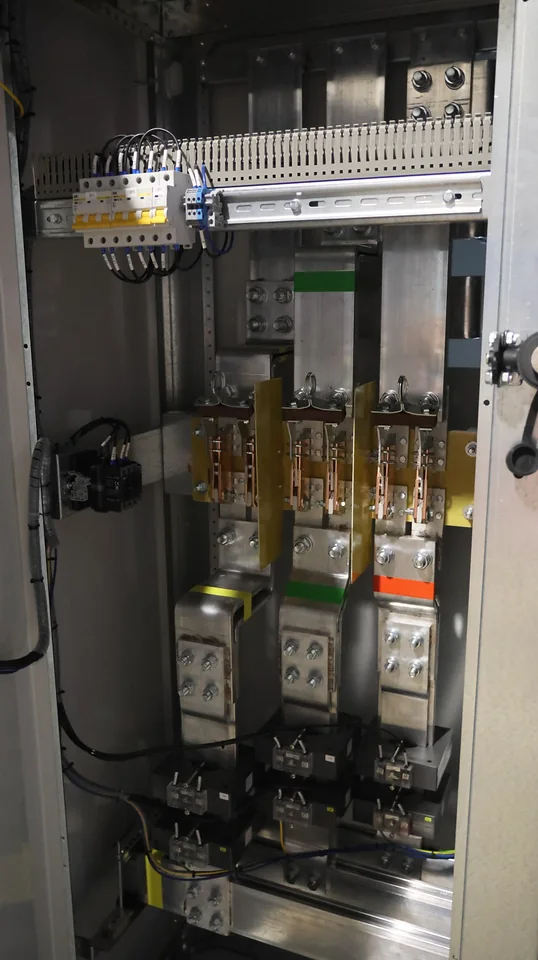

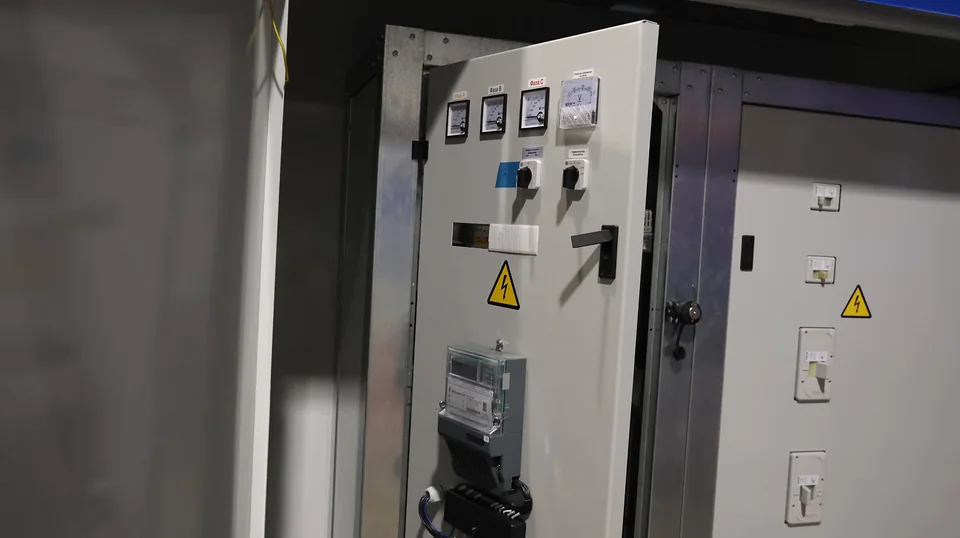

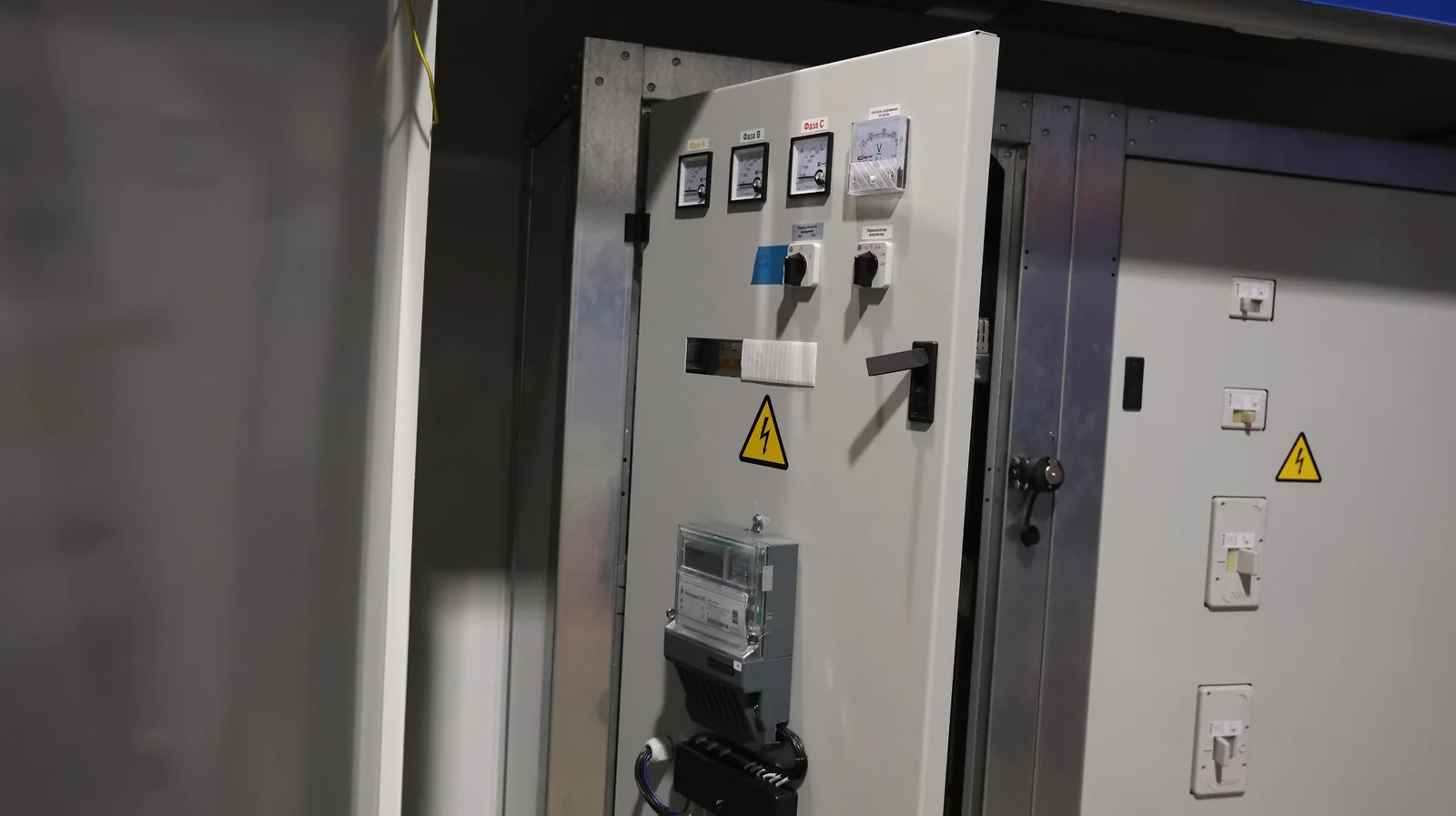

Учёт электроэнергии предусмотрен на счётчике «Меркурий 230 ART-03 C(R)N» с трансформаторным подключением. В спецификации разделены два комплекта трансформаторов тока 2500/5 А: три учётных ТТИ-100 15 ВА 0,5S и три измерительных ТТИ-125 15 ВА 0,5. Интерфейс RS-485 показан на схеме учёта; состав системы дистанционного сбора данных согласовывают отдельно. На двери размещены приборы контроля, а для цепей счётчика предусмотрена испытательная коробка. Внутренний ракурс вводного шкафа показывает расположение разъединителя, шин и измерительных элементов.
Видеообзор подстанции
В видео показаны высоковольтная камера, трансформаторный отсек, шинные выводы и аппараты РУНН. Выберите удобную площадку для просмотра.
Если выбранная площадка недоступна, переключите плеер или откройте обзор отдельно: RuTube · YouTube.
Трансформаторный отсек и шинные соединения

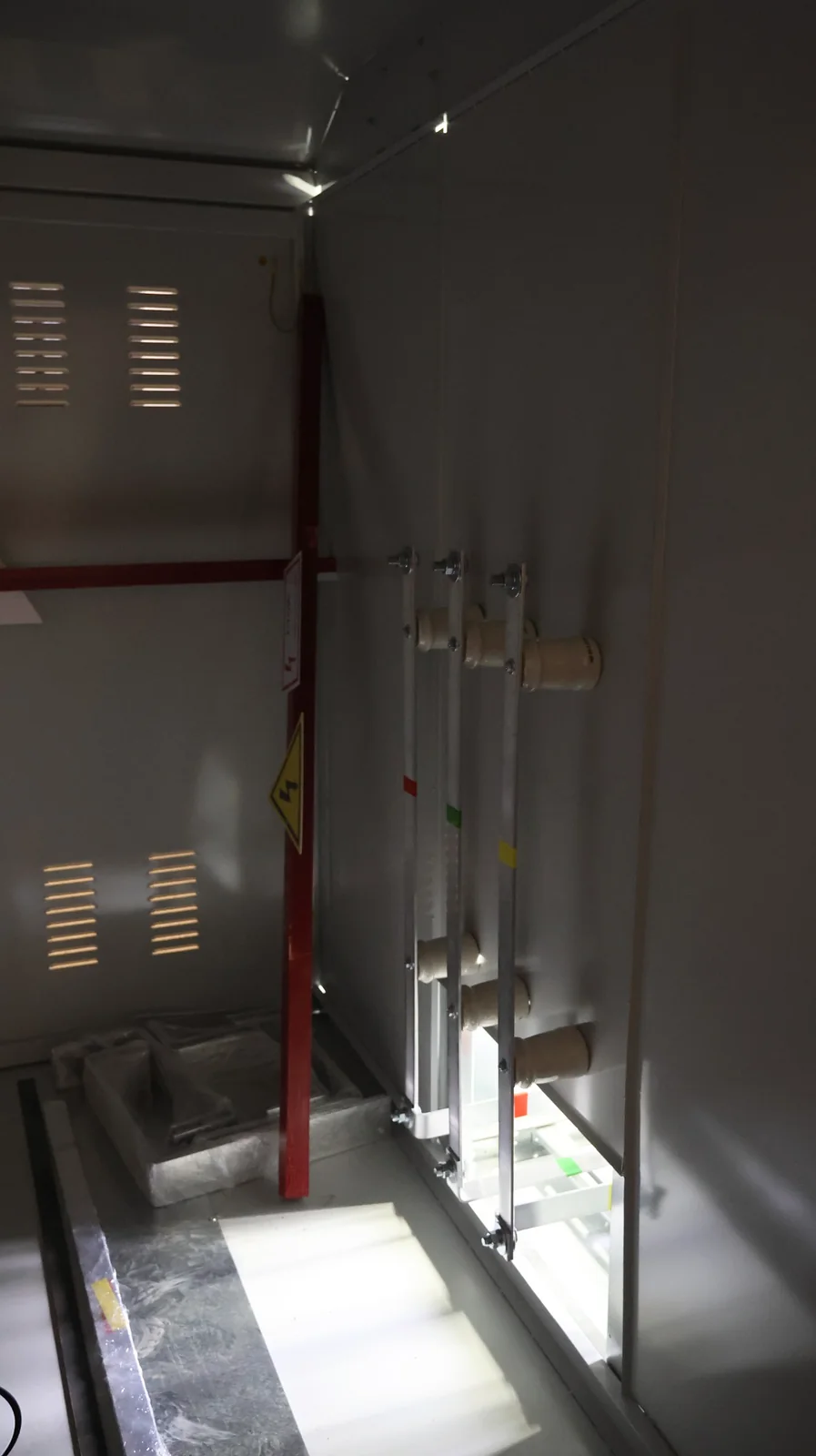

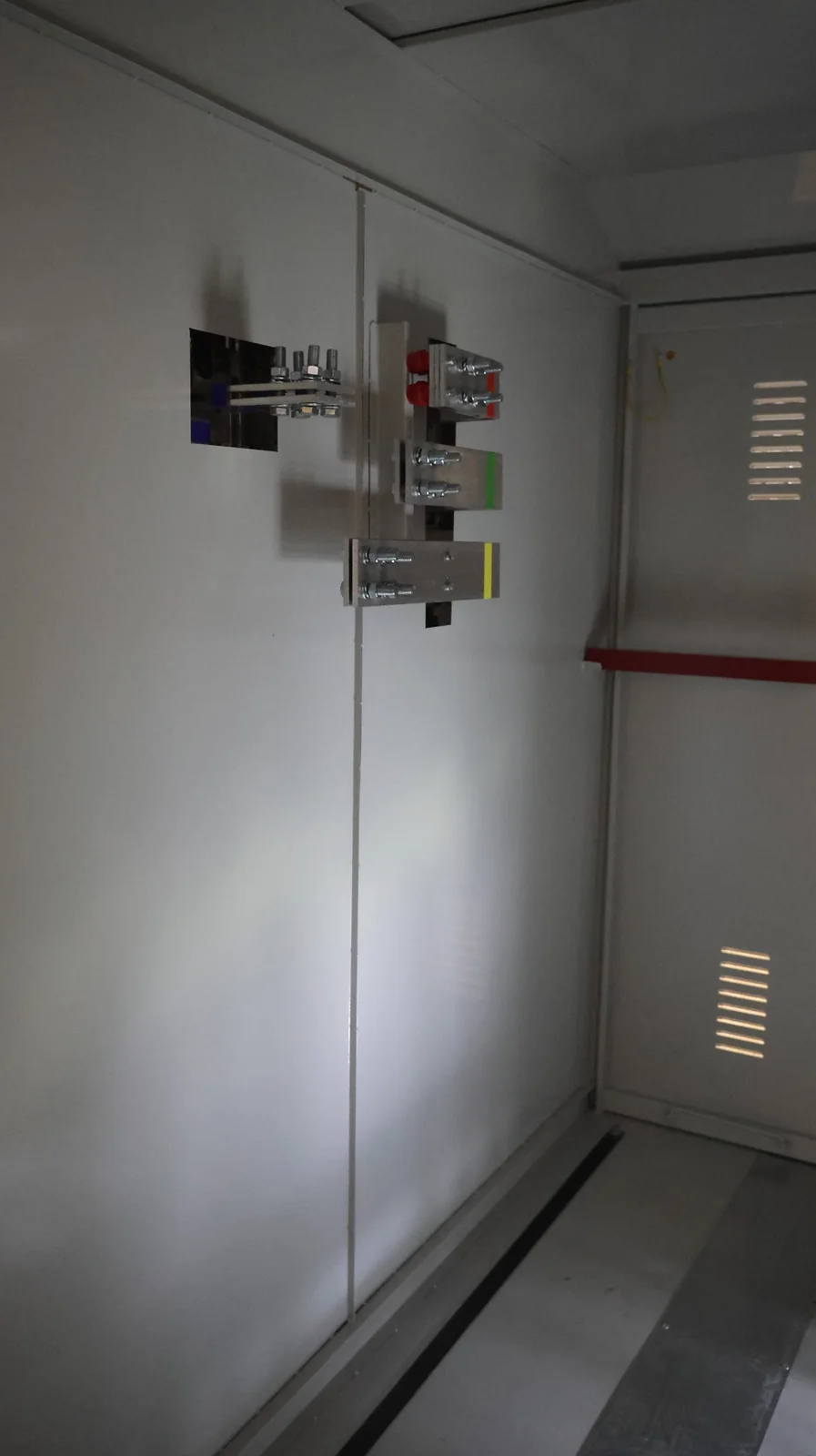

Центральная часть корпуса отведена под трансформатор. На представленных фотографиях отсек показан без установленного трансформатора: видны внутреннее пространство и подготовленные шинные выводы. Такой ракурс позволяет рассмотреть расположение присоединений отдельно от самого силового аппарата.
Для низковольтной стороны в рабочей схеме указаны шины АД31Т 2 × (100 × 10) мм. Размеры и расположение шин относятся к конкретному проекту и согласуются с выводами трансформатора и компоновкой РУНН. По плану основание имеет размеры 4000 × 2400 мм; размеры по высоте и транспортные габариты необходимо определять по комплекту конструкторской документации.

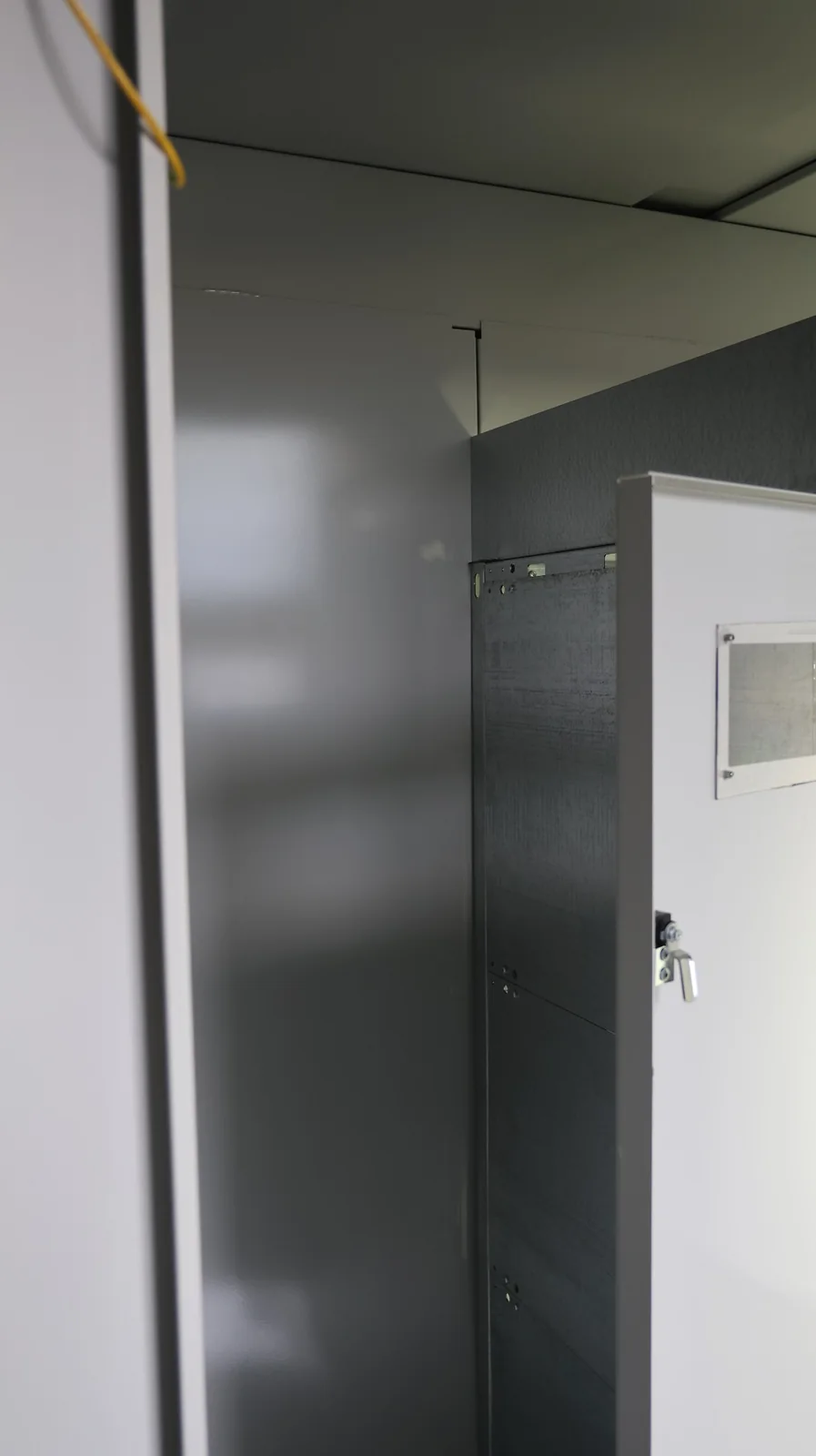

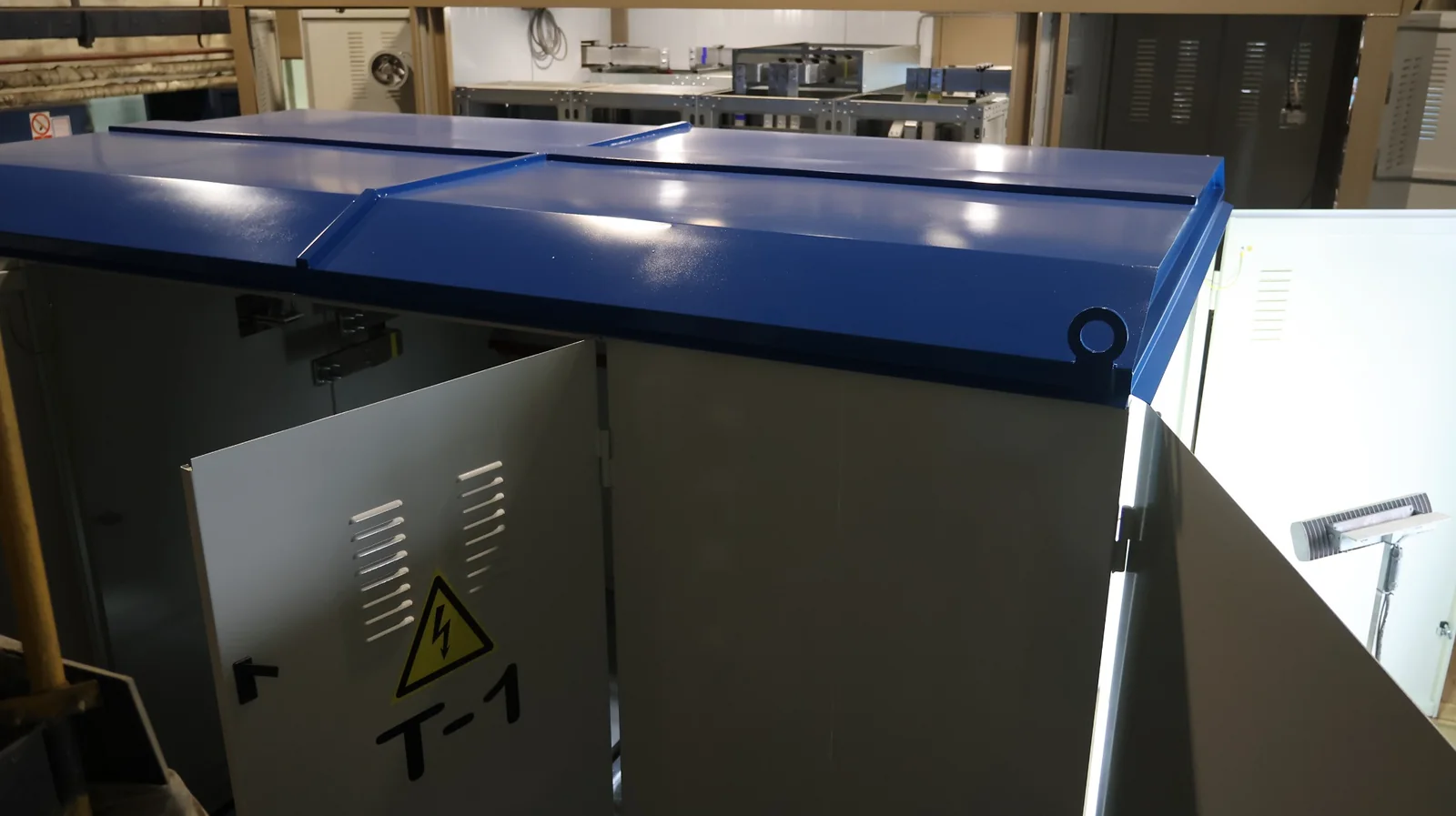

Стены и двери предусмотрены светло-серыми, RAL 7035, крыша и цоколь — RAL 5017. На фотографиях дополнительно показаны кровля, двери и внутренние зоны корпуса. В примечании к компоновке указан бак слива масла в комплекте поставки.
Фотографии проекта

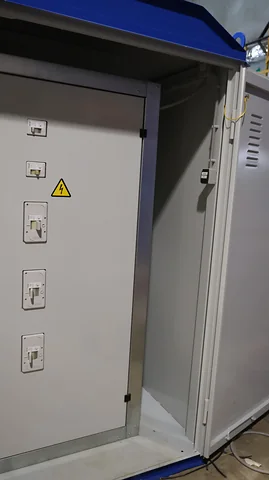

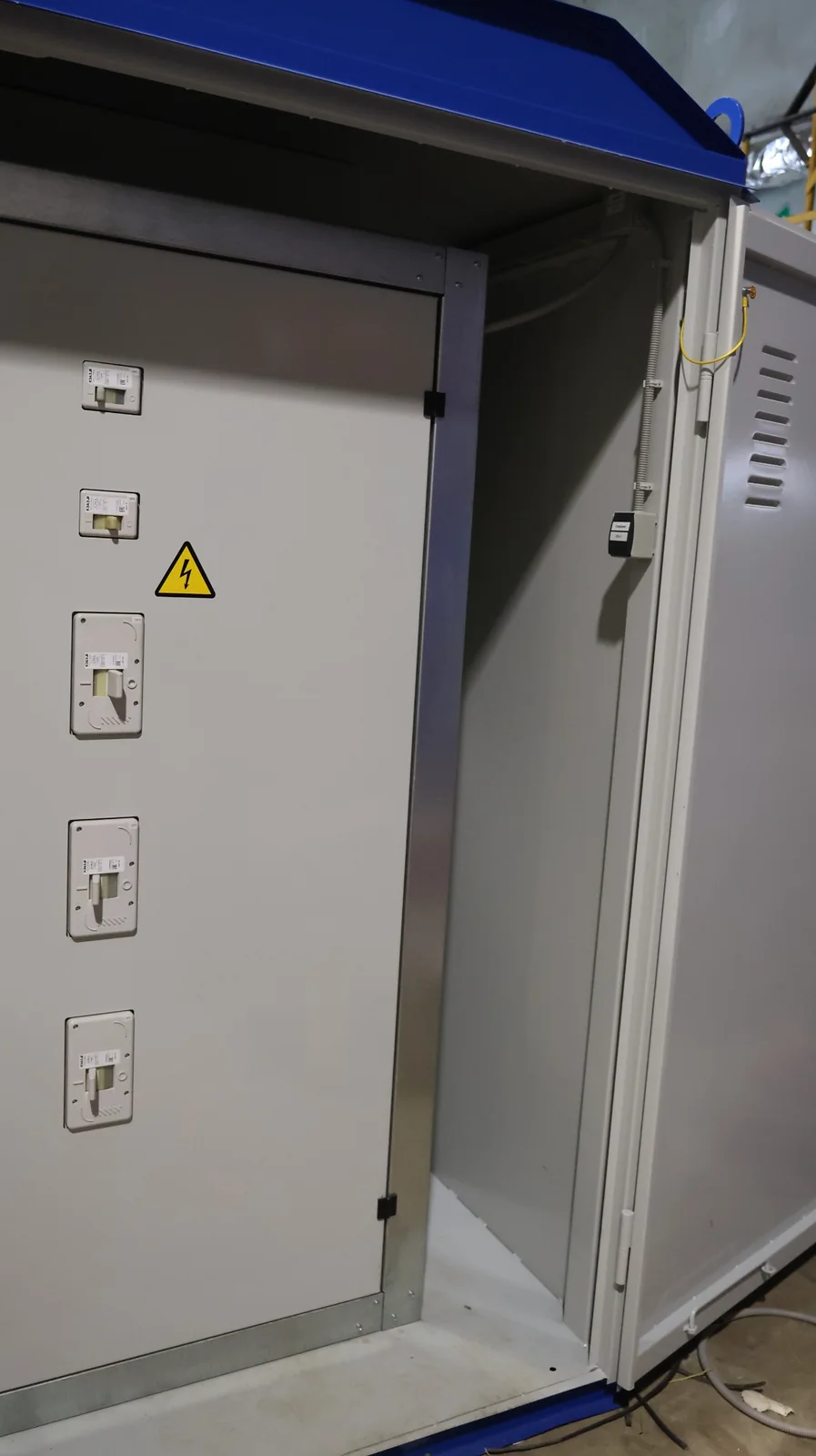

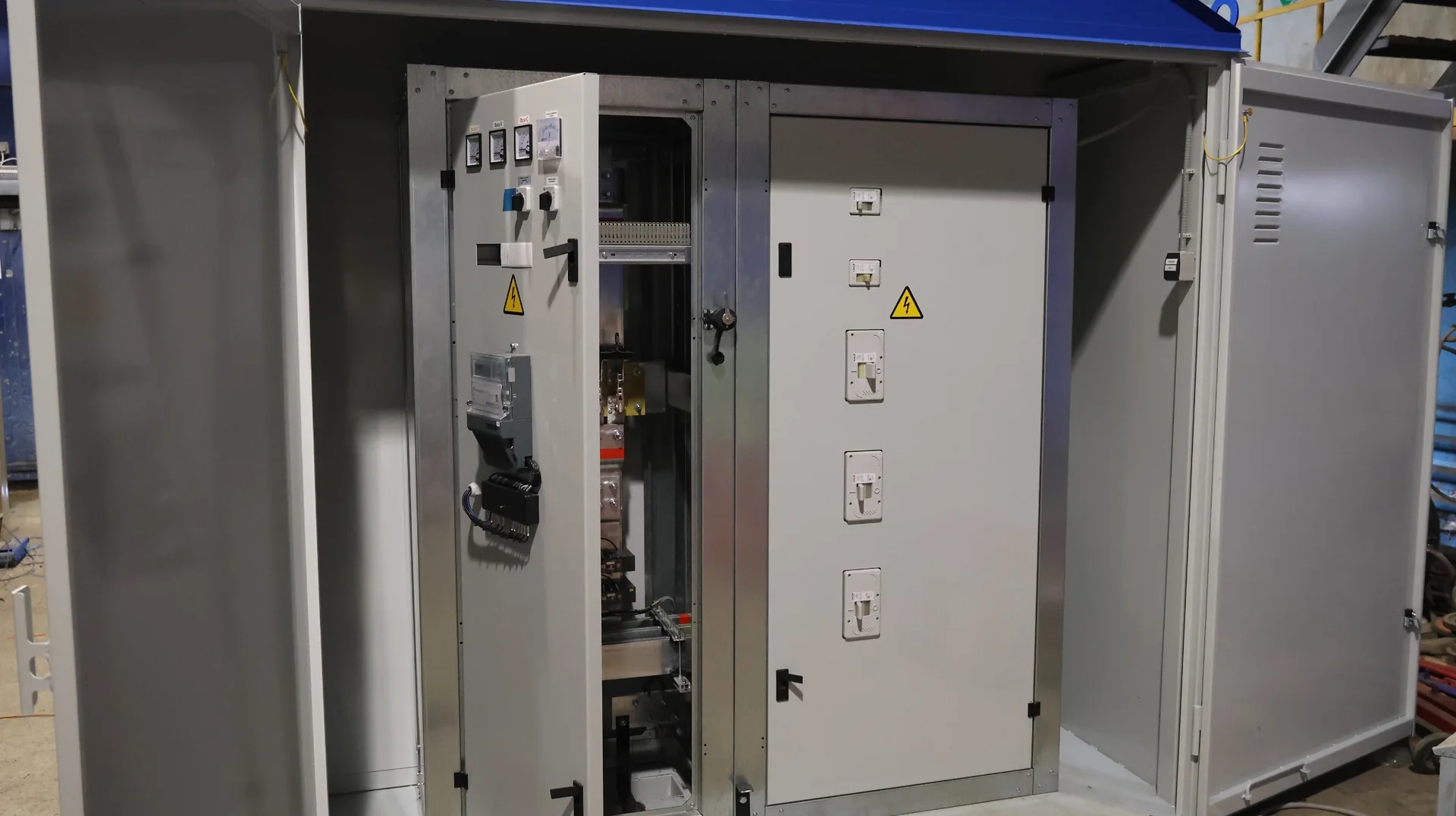

Общий вид, внутренняя компоновка и крупные планы оборудования собраны в галерее. Порядок начинается с общего вида РУНН и продолжается техническими деталями.
Ещё 2 фотографии внутренних отсеков
Материалы проекта
Для ознакомления с составом оборудования и принятыми решениями доступна рабочая документация КТП 1600 кВА 10/0,4 кВ. В комплект входят электрические схемы, компоновка и спецификация. Сведения о заказчике в публикационной копии удалены. Обозначение документа — ДЭ-1828-КТП-РД; шесть физических страниц.
Рабочая документация КТП 1600 кВА 10/0,4 кВ — просмотр · PDF, 311 904 байта (304,6 КиБ). Скачать PDF
Подготовить аналогичное решение под ваш объект
Для расчёта подстанции направьте в Dextra Electric опросный лист или однолинейную схему. Укажите требуемую мощность, напряжение, состав отходящих линий, требования к учёту, блокировкам и условиям размещения. На основе этих данных можно согласовать состав оборудования и компоновку для конкретной задачи.
Направить опросный лист или схему на расчёт · Контакты Dextra Electric
Продукция: КТП · НКУ и РУНН.
