Шинный узел между трансформатором и РУНН: что проверить до изготовления
Надпись «алюминиевые шины» в заказе не определяет готовое присоединение трансформатора к РУНН. Для изготовления нужны координаты выводов, порядок фаз, контактные размеры и опорная конструкция. Если согласовать только материал и сечение, несоответствие может обнаружиться при сборке. Поэтому узел на стороне 0,4 кВ рассматривают совместно с выбранным трансформатором, вводным аппаратом и корпусом подстанции.
Сначала — границы и исходная геометрия

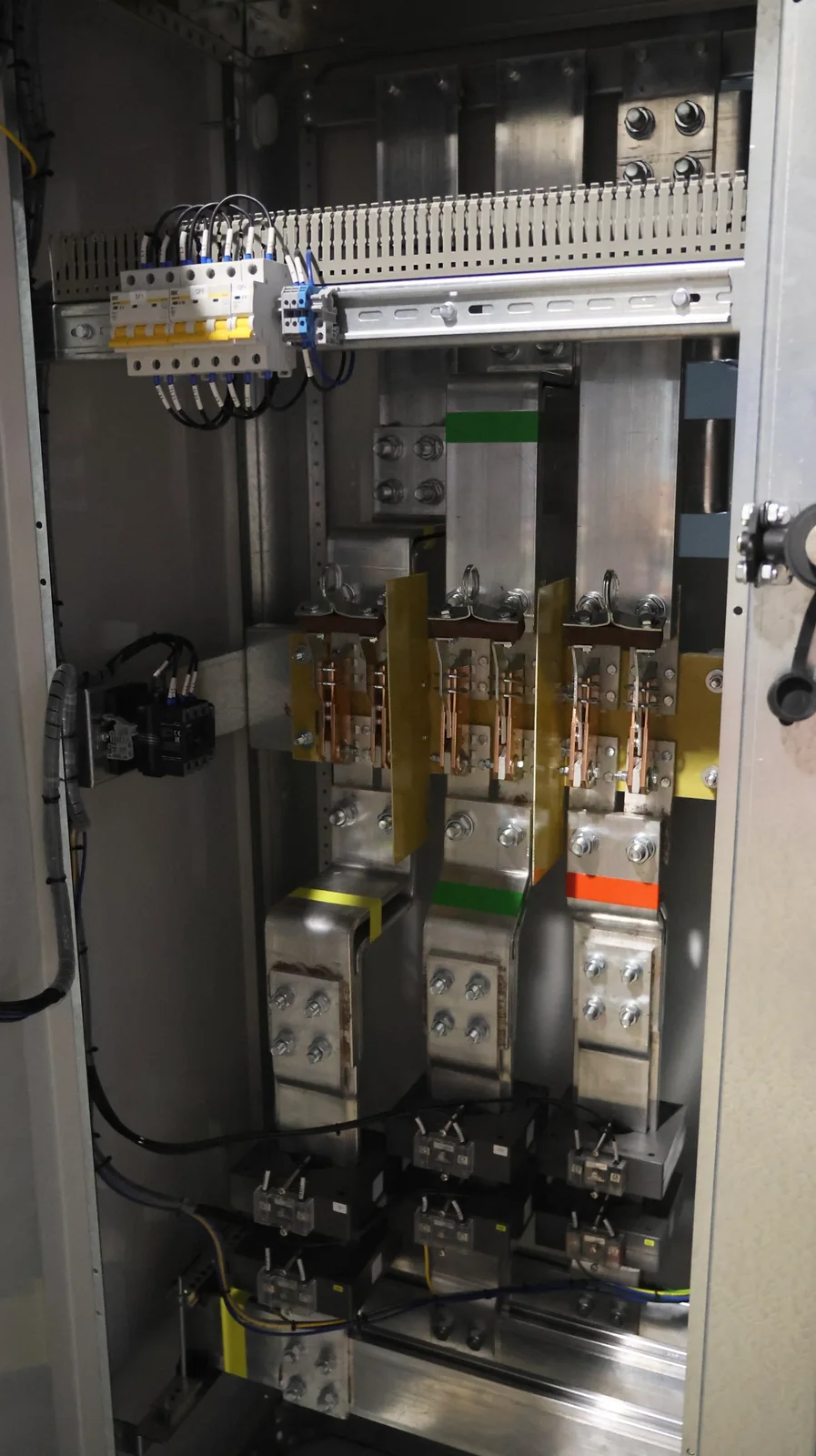

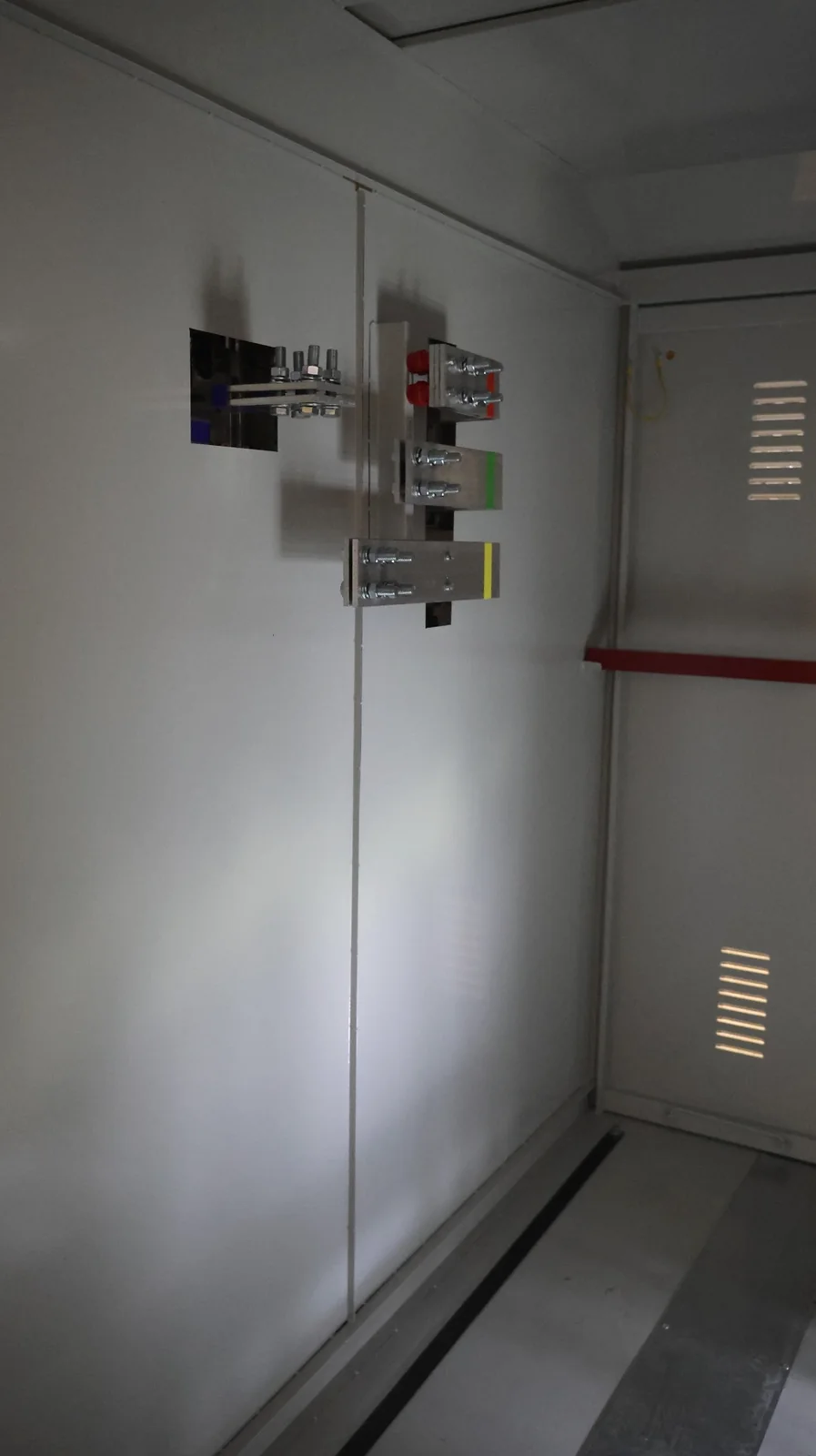

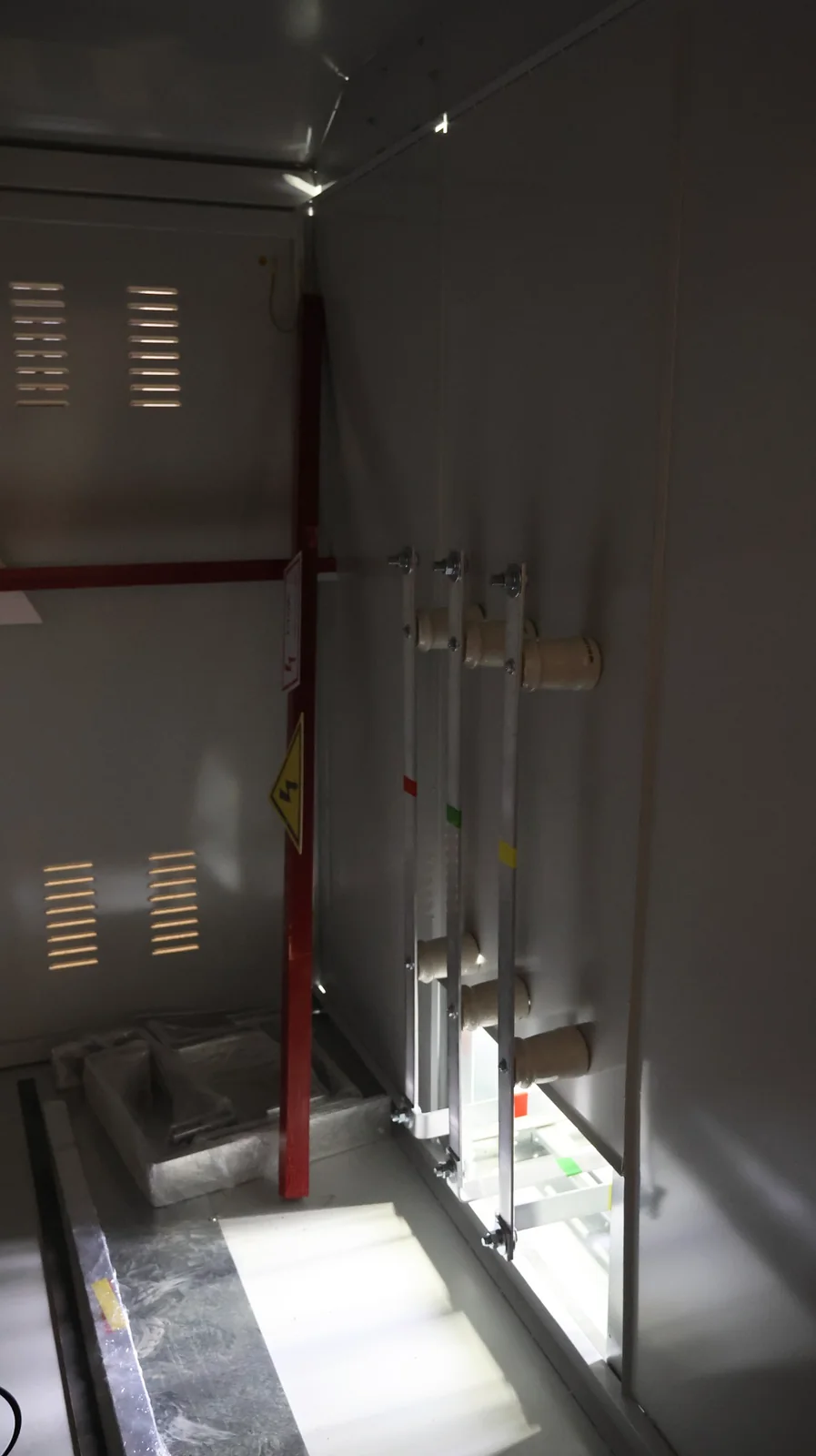

В КТП 1600 кВА с РУНН на 2500 А рабочая схема задаёт для низкой стороны АД31Т 2×(100×10) мм. На фотографиях трансформаторный отсек показан без установленного трансформатора. Видны подготовленные шинные выводы, однако считать этот кадр подтверждением законченного соединения с трансформатором нельзя. Изображение помогает понять компоновку, а окончательную стыковку проверяют по документам.
До изготовления следует получить присоединительный чертёж фактически выбранной модели трансформатора. Уточняют расположение и высоту выводов, ориентацию контактных площадок и порядок фаз. Эти данные переносят в общую компоновку с едиными базами размеров. Простого совпадения мощности двух трансформаторов недостаточно, чтобы считать их присоединения геометрически одинаковыми.
| Что согласовать | Почему это влияет на узел | Исходный документ |
|---|---|---|
| Координаты выводов и порядок фаз | Определяют трассу и стыковку | Чертёж трансформатора и общая компоновка |
| Число полос, материал, размеры | Задают конструкцию пакета | Схема и чертёж шинного узла |
| Контактные площадки | Определяют соединение с выводами | Документация аппаратов и технология сборки |
| Опоры и крепление | Определяют передачу усилий | Конструкторская документация |
| Зазоры, допуски, доступ | Влияют на сборку и обслуживание | Компоновка и требования изготовителей |
Как читать запись о двух полосах
Запись 2×(100×10) описывает предусмотренный схемой пакет полос. Его расположение, контактное соединение и крепление должны быть раскрыты на чертеже. Нельзя произвольно перенести такой пакет в другой корпус и объявить его пригодным для того же тока. На тепловой режим влияют расположение полос, соединения, аппараты, оболочка и условия охлаждения.
Проверку нагрева и стойкости выполняют по расчётам и документации сборки. Общие требования к проверке характеристик низковольтных сборок представлены в IEC 61439-1:2020; метод расчёта температуры воздуха внутри оболочки рассматривает IEC TR 60890:2022. Выбор применимого метода и его границ относится к разработке конкретного изделия. Фотография болтового соединения такой проверки не заменяет.
Контакты, опоры и допуски
Для контактных площадок согласуют подготовку поверхностей, совместимость материалов и крепёж. Моменты затяжки берут из документации используемых аппаратов и утверждённой технологии. Универсальное значение для любых алюминиевых шин публиковать некорректно. Так же нельзя назначать число болтов без размеров площадки и конструкции соединения.
Опоры и трасса должны быть согласованы так, чтобы выводы оборудования не получали недопустимых усилий. На чертеже предусматривают способ учёта монтажных отклонений, а также электрические зазоры и доступ к крепежу. Для обслуживания важно проверить возможность подойти инструментом и снять необходимые элементы без незапланированной разборки соседнего оборудования.
Как оформить результат согласования
Полезный результат — комплект взаимосвязанных чертежей с зафиксированной моделью трансформатора и ревизиями документов. В нём определяют границы поставки шин, опор, переходных элементов и крепежа. Если модель трансформатора меняется, присоединение пересматривают до изготовления. Отдельно согласуют контроль геометрии и соединений, не подменяя его общим обещанием совместимости.
Можно ли изготовить узел только по однолинейной схеме?
Схема задаёт электрические связи. Для изготовления нужны также присоединительные размеры, компоновка и конструкторские решения.
Подтверждает ли внешний вид соединения его допустимый ток?
Нет. Фотография показывает конструктивные детали; токовые характеристики подтверждают предусмотренными проверками сборки.
