Таблица ключевых блокировок РУВН–РУНН: что согласовать до заказа

Запись «предусмотреть механическую блокировку» оставляет слишком много вопросов для изготовления РУВН и РУНН. Производителю нужно знать, какие аппараты связаны, при каких состояниях операция разрешена и где должен находиться ключ. Практический результат согласования — таблица состояний с привязкой к схемам и приводам. По ней можно проверить логику между шкафами до изготовления, а затем составить программу проверки готового изделия.

Что известно по конкретной спецификации

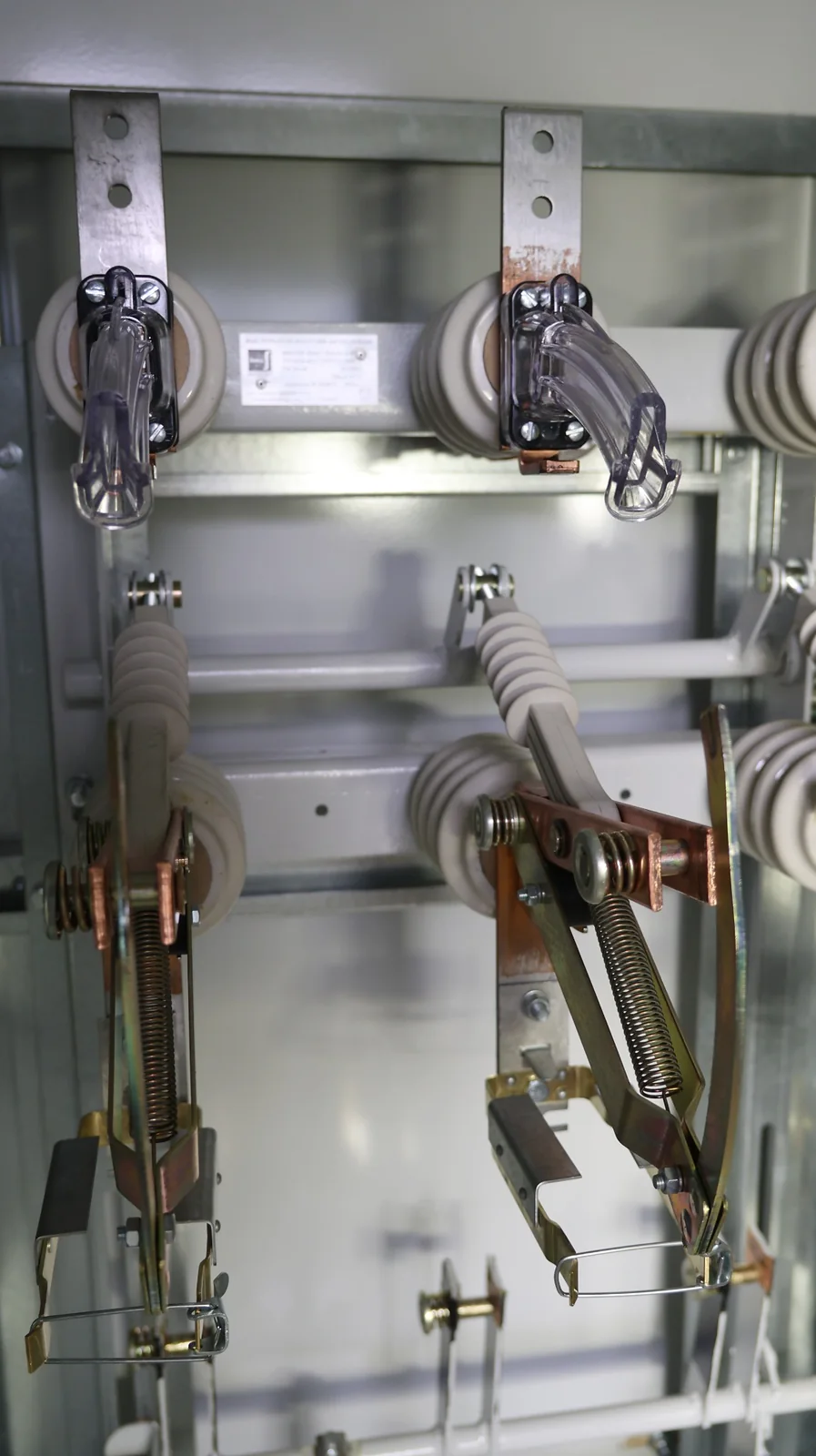

В проекте КТП 1600 кВА 10/0,4 кВ указаны два блок-замка МБГ-31, секр. А1, на приводах ВНА и ключ КУ-1, секр. А1, на приводе РЕ. На высокой стороне предусмотрен выключатель нагрузки ВНА/ТЕ, на вводе РУНН — разъединитель РЕ19. Именно эти обозначения нужно сопоставить с компоновкой и документами аппаратов.

Перечень подтверждает состав элементов, но не описывает полный порядок переключений. Одинаковое обозначение секрета не отвечает на вопросы об исходном состоянии, удержании ключа и разрешённых операциях. Наименование семейства и одноключевое исполнение МБГ-31 можно проверить в каталоге производителя блок-замков. Функциональная логика конкретной КТП должна быть задана отдельно.

Как подготовить таблицу согласования

Таблица связывает физический аппарат и условие его работы. В каждой строке указывают обозначение привода, исходное состояние, требуемое разрешение или запрет, состояние ключа и документ, по которому проверяется условие. Позиции должны совпадать в однолинейной схеме, компоновке и спецификации. Ниже приведён перечень данных для согласования, а не алгоритм переключений этой подстанции.

Что зафиксировать	Для чего	Подтверждающий документ
Аппарат и конкретный привод	Исключить путаницу между элементами одного аппарата	Схема и компоновка
Исходные состояния	Задать начало проверки	Согласованное описание логики
Условия разрешения и запрета	Сопоставить требование с конструкцией	Таблица блокировок
Обозначение, секрет и состояние ключа	Определить связь между приводами	Ведомость ключей
Проверяемый результат	Зафиксировать критерий приёмки	Программа проверки

Что уточнить на границе РУВН и РУНН

Особое внимание нужно уделить распределению ответственности. Если аппараты и корпуса поставляют разные организации, заранее определяют, кто разрабатывает общую логику, устанавливает замки и подтверждает совместимость приводов. Наименования и секреты должны быть согласованы в одном комплекте документов. Иначе два корректно изготовленных шкафа могут оказаться несогласованными как единая система.

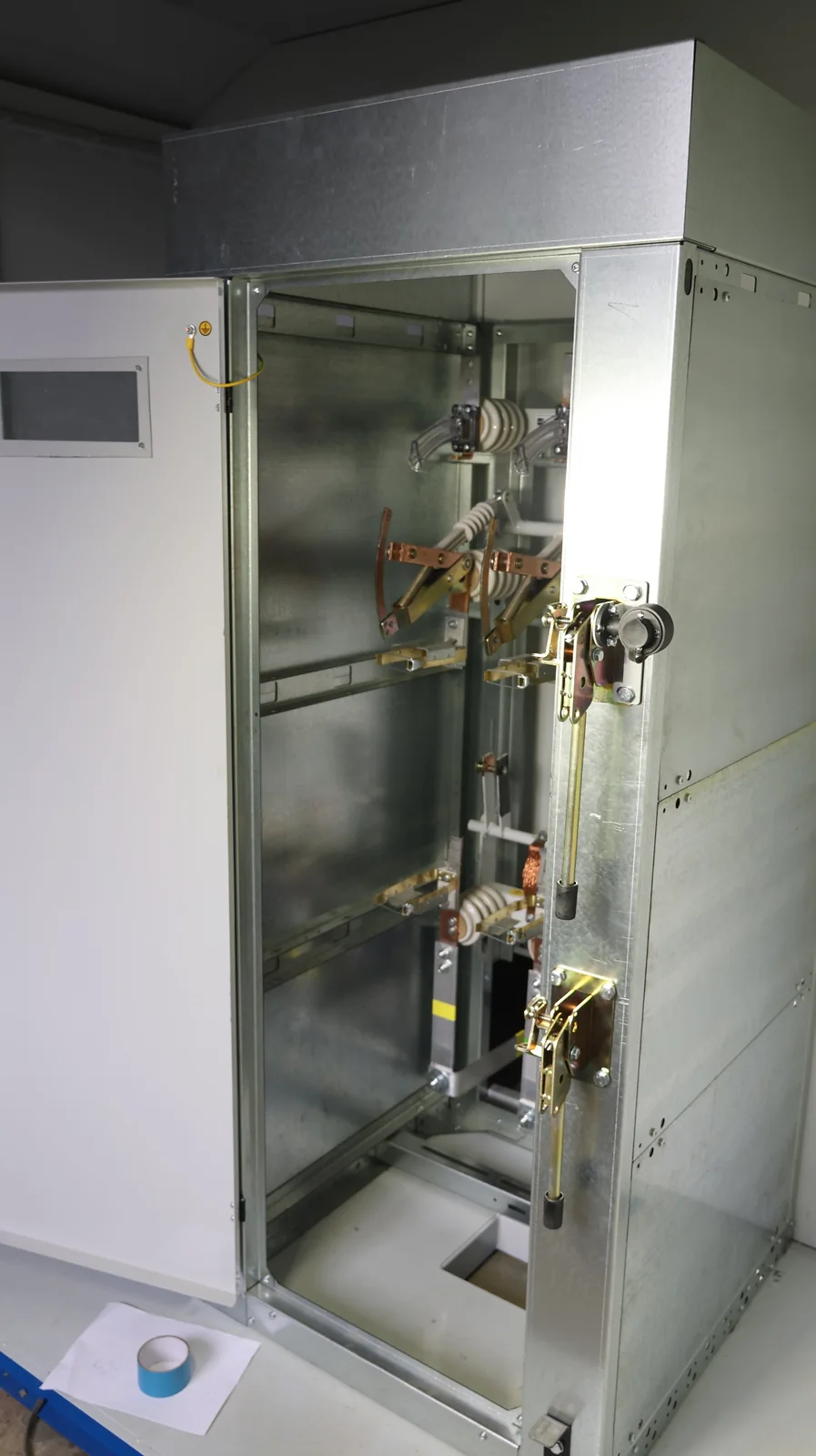

Нужно также определить, какие положения аппаратов достоверно учитывает конструкция, какие указатели доступны персоналу и как обозначены места применения ключа. Эти сведения берут из документации изготовителей и согласованной конструкции. По одному общему фото нельзя установить скрытую связь замка с приводом или подтвердить все запрещённые состояния.

Блокировка и электрическая защита

Механический запрет операции и автоматическое отключение повреждения решают разные задачи. Замок не измеряет ток короткого замыкания и не заменяет аппарат защиты. Аналогично автоматический выключатель не подтверждает корректность передачи ключа между приводами. Обе части рассматривают в составе проекта, сохраняя свои критерии проверки и обозначения.

При подготовке приёмки согласуют проверку разрешённых и запрещённых состояний по утверждённой документации. В отчёте фиксируют конкретные приводы и ожидаемые результаты, а обнаруженные несоответствия устраняют до завершения проверки. Полный регламент обслуживания и организационные меры безопасности требуют собственных документов: наличие одного замка их не заменяет.

Вопросы при согласовании

Достаточно ли заказать два МБГ-31 с секретом А1?

Нет. Это определяет элементы комплектации. Требуется описание их взаимодействия с конкретными аппаратами и состояниями приводов.

Можно ли восстановить порядок операций по фотографиям?

Нет. Для этого нужны согласованная схема, таблица блокировок и эксплуатационная документация изделия.

Общий принцип рассмотрен в статье о механических блокировках КСО. Исполнения подстанций представлены в разделе КТП.
