РУНН на 2500 А для трансформатора 1600 кВА: почему номиналы разные
В заказе на подстанцию рядом встречаются 1600 кВА и 2500 А. Эти числа описывают разные характеристики: полную мощность предусмотренного трансформатора и номинальный ток вводного аппарата РУНН. Сопоставить их можно расчётом, но одного такого сопоставления недостаточно для выбора распределительного устройства. Понадобятся также данные о нагрузках, коротком замыкании и условиях работы сборки.
Как получить ток из полной мощности
Для симметричного трёхфазного режима используют соотношение I = S / (√3 × U), где U — линейное напряжение. Если S подставить в кВА, а U — в кВ, результат получится в амперах. Для 1600 кВА и 0,4 кВ расчёт даёт 1600 / (√3 × 0,4) ≈ 2310 А. Такое соотношение для трёхфазного трансформатора приведено в разъяснении Schneider Electric.
Это ток, соответствующий указанной полной мощности при номинальном напряжении. Он не описывает автоматически фактическую загрузку объекта. Реальный режим определяют работающие потребители и их график. Полная мощность в кВА также не равна активной мощности в кВт: для перехода между ними нужны сведения о коэффициенте мощности и характере нагрузки.
| Величина | Единица | Что означает в примере |
|---|---|---|
| Полная мощность S | кВА | 1600: мощность трансформатора по проекту |
| Линейное напряжение U | кВ | 0,4: номинальное напряжение низкой стороны |
| Расчётный ток I | А | Около 2310 при указанных S и U |
| Номинал вводного аппарата | А | 2500: характеристика выбранного РЕ19 |
Что именно стоит на вводе

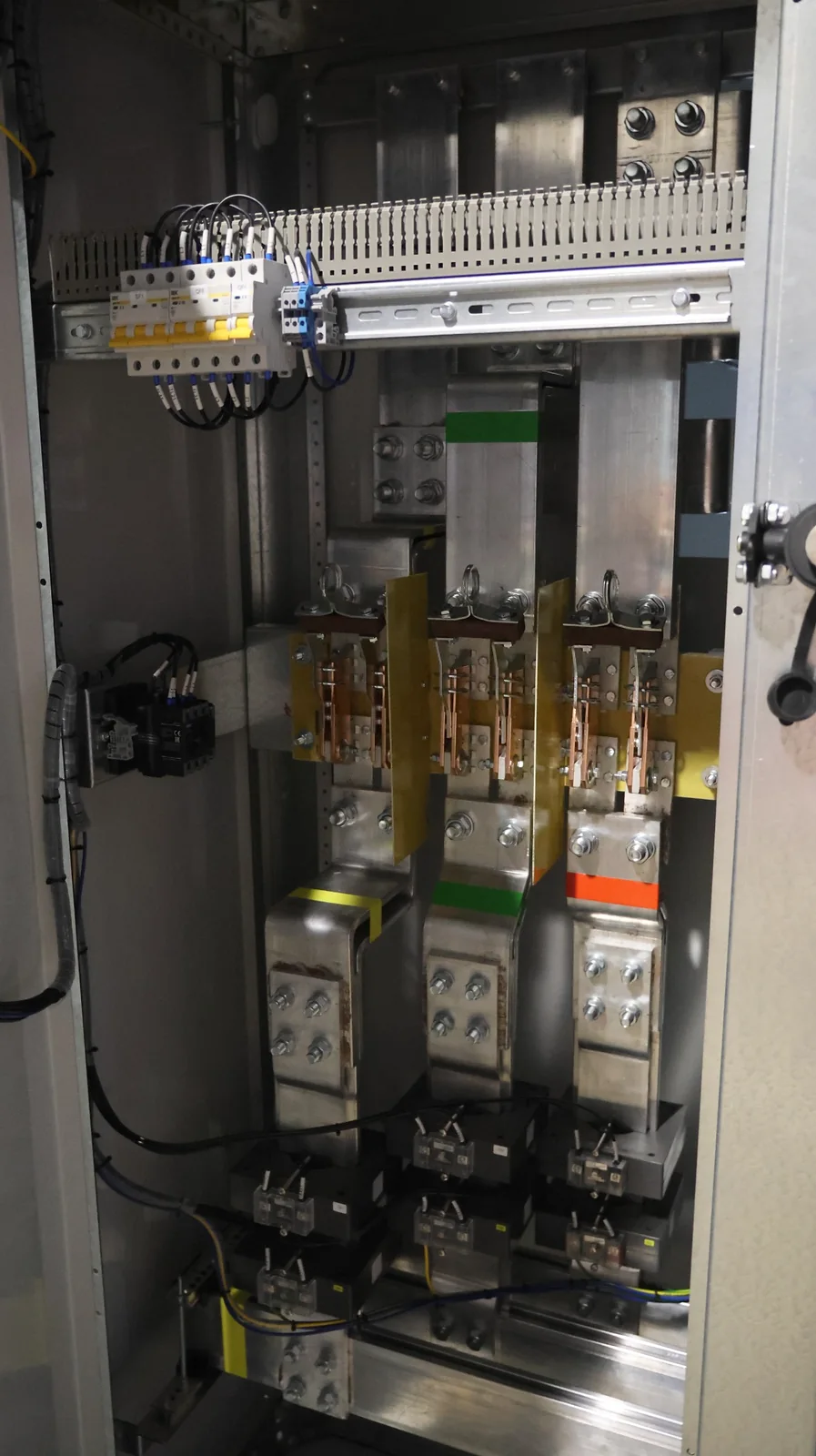

В проекте КТП 1600 кВА с РУНН на 2500 А предусмотрен разъединитель РЕ19-45-31160-00 УХЛ3. Называть его вводным автоматом неверно. Разъединитель не выполняет функции автоматического отключения перегрузки и короткого замыкания, характерные для аппарата защиты. Область применения и условия коммутации определяются документацией конкретного исполнения; характеристики семейства представлены в документации изготовителя РЕ19.
В этой схеме основные отходящие линии защищают три ВА57-39 по 500 А и два ВА57-35 на 250 и 160 А. Их номиналы нельзя просто сложить и объявить результат расчётной нагрузкой трансформатора. Для оценки нужны состав потребителей, одновременность работы и режимы каждой линии. Аналогично наличие предохранителей на высокой стороне не подтверждает согласование всех защит без расчёта.
Почему номинала аппарата недостаточно
Тепловой режим РУНН зависит от всей конструкции: шин и соединений, расположения аппаратов, оболочки, охлаждения и условий установки. Обозначение АД31Т 2×(100×10) в рабочей схеме относится к конкретному решению. Оно не является универсальным доказательством допустимого тока любой сборки с такими полосами. Требования к характеристикам и проверкам сборок рассматривает IEC 61439-1:2020; применимую нормативную базу определяют для конкретного заказа.
До изготовления передайте производителю ведомость нагрузок и однолинейную схему. Согласуйте расчётные токи короткого замыкания, требуемую селективность, состав защит, условия размещения и возможное расширение. Попросите зафиксировать характеристики всей сборки и способ их подтверждения. Это позволит сопоставлять предложения на одинаковых исходных данных, а не только по надписи «2500 А».
Вопросы перед заказом
Можно ли считать 2500 А запасом мощности?
Только сравнения с 2310 А недостаточно: допустимый режим зависит от трансформатора, сборки и условий работы. Номинал одного аппарата не увеличивает мощность трансформатора.
Нужен ли вводной автомат вместо РЕ19?
Это решается по схеме электроснабжения и координации защит. Замена меняет проект и требует согласования, а не выбора по одному номиналу.
