Управление наружным освещением от РУНН: автомат, контактор и фотореле

Отдельный фидер наружного освещения в РУНН объединяет силовую цепь и управление. Автомат, контактор и фотореле выполняют разные задачи, поэтому запись «освещение 25 А» не описывает весь узел. Для заказа нужно определить нагрузки, группы светильников, режимы управления и место установки датчика. Тогда состав оборудования можно согласовать с реальными условиями объекта.

Состав фидера в конкретном проекте

В КТП 1600 кВА 10/0,4 кВ с РУНН на 2500 А предусмотрен аппарат наружного освещения на 25 А, контактор NXC-25, фотореле TSO1 и переключатель 1-0-2. Схема и спецификация показывают состав этого исполнения. Эти номиналы не являются готовым подбором для любой территории или любого количества светильников.

Элемент	Задача	Что уточнить при заказе
Автомат на 25 А	Защита соответствующей цепи	Нагрузка, кабель, токи КЗ и согласование защит
Контактор NXC-25	Коммутация нагрузки по команде управления	Категория применения, нагрузка, напряжение катушки
Фотореле TSO1	Формирование команды по освещённости	Место датчика и требуемое поведение
Переключатель 1-0-2	Выбор предусмотренного схемой режима	Назначение положений и маркировка

Почему контактор не заменяет автомат

Контактор получает управляющий сигнал и коммутирует силовую цепь. Автоматический выключатель выполняет предусмотренные для него функции защиты. Выбор аппаратов проверяют совместно с проводниками и параметрами сети. Совпадение чисел «25» в обозначениях не доказывает пригодность пары для любой нагрузки и не подтверждает координацию при коротком замыкании.

Для серии NXC назначение и характеристики опубликованы в паспорте изготовителя CHINT. При подборе учитывают категорию применения и конкретное исполнение. Параметры защитных аппаратов, нагрузки и коммутационной аппаратуры согласуют по документации, а не переносят из фотографии похожего шкафа.

Режим управления нужно описать словами

Обозначение 1-0-2 сообщает о положениях переключателя, но для пользователя требуется понятное назначение каждого из них. В задании описывают требуемый ручной и автоматический режим, отключённое состояние и поведение после восстановления питания. Соответствие положений этим функциям подтверждают схемой и маркировкой конкретного щита.

Ручное управление не означает обход электрической защиты. Оно определяет источник команды в предусмотренной схеме. Если нужны расписание, диспетчеризация или независимые группы, эти функции следует включить в задание отдельно. Одно фотореле не подтверждает автоматизацию освещения всего объекта и не задаёт правила работы всех групп.

Какие данные передать для расчёта

Передайте перечень светильников с количеством, мощностью, типом источников питания и данными о пусковых токах. Для групп укажите питание, распределение по фазам, длины линий и условия прокладки. Эти сведения позволяют согласовать аппараты, кабели и режим одновременного включения. Суммарная установленная мощность полезна, но без характеристик запуска она не описывает всю коммутационную задачу.

Для автоматики задайте условия включения и выключения, размещение фотодатчика и влияние местного искусственного света. Уточните, кто поставляет датчик и внешнюю проводку, где проходят границы монтажа и кто проверяет работу режима на объекте. Требования к оболочке и условиям установки определяют для выбранного исполнения, а не заимствуют у другого аппарата.

Наружное и внутреннее освещение — разные цепи

На однолинейной схеме рассматриваемой КТП отдельно обозначены фидер уличного освещения и освещение самой подстанции. Светильники внутри корпуса обслуживают другую задачу. Наличие внутреннего света не говорит о подключённой нагрузке территории, а аппарат наружного фидера не описывает все вспомогательные цепи КТП. При согласовании их нужно различать в схеме и спецификации.

Можно ли заказать узел по общей мощности светильников?

Дополнительно нужны пусковые характеристики, схема групп, питание и условия установки. Подбор по одному числу может оказаться неполным.

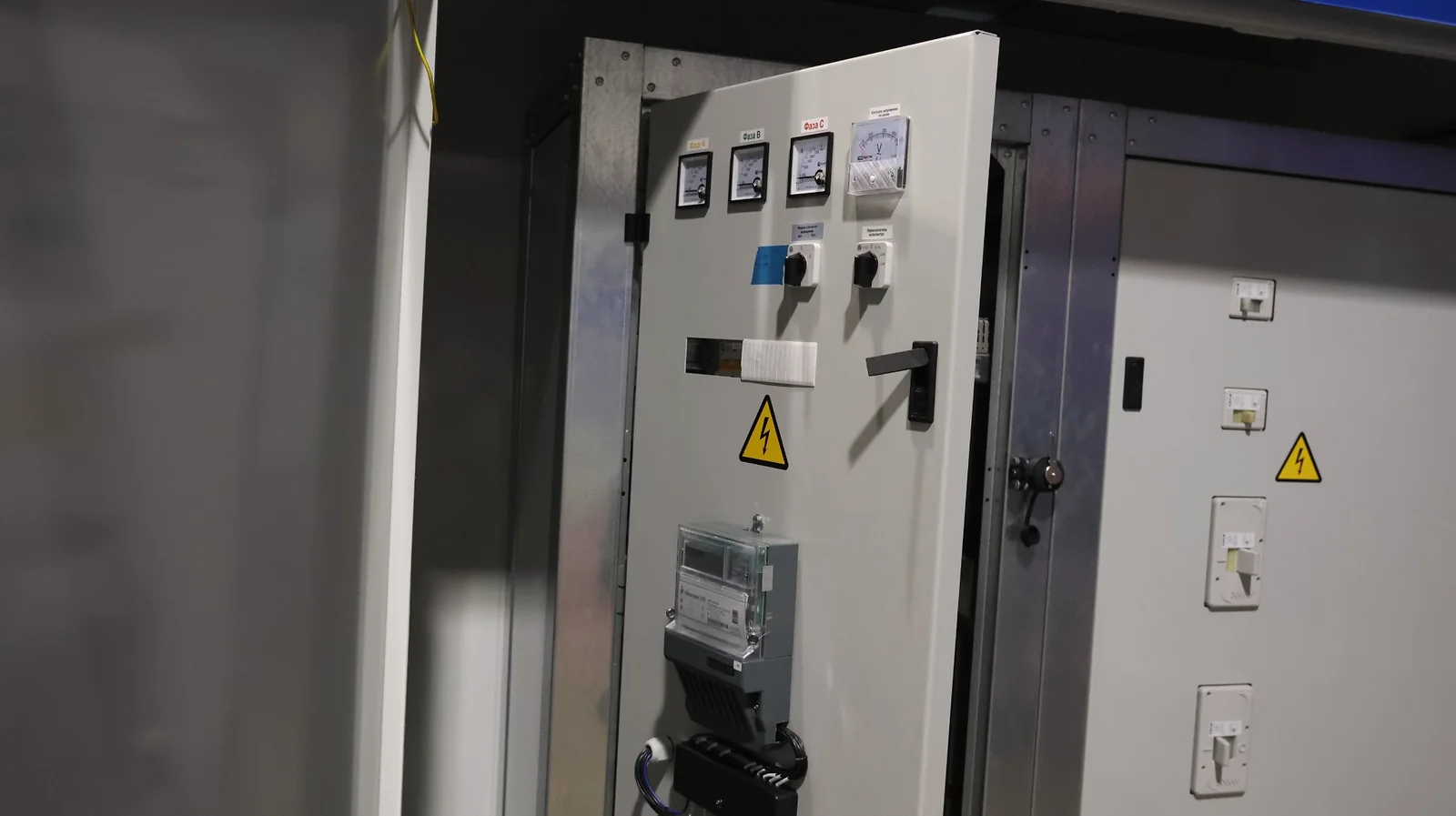

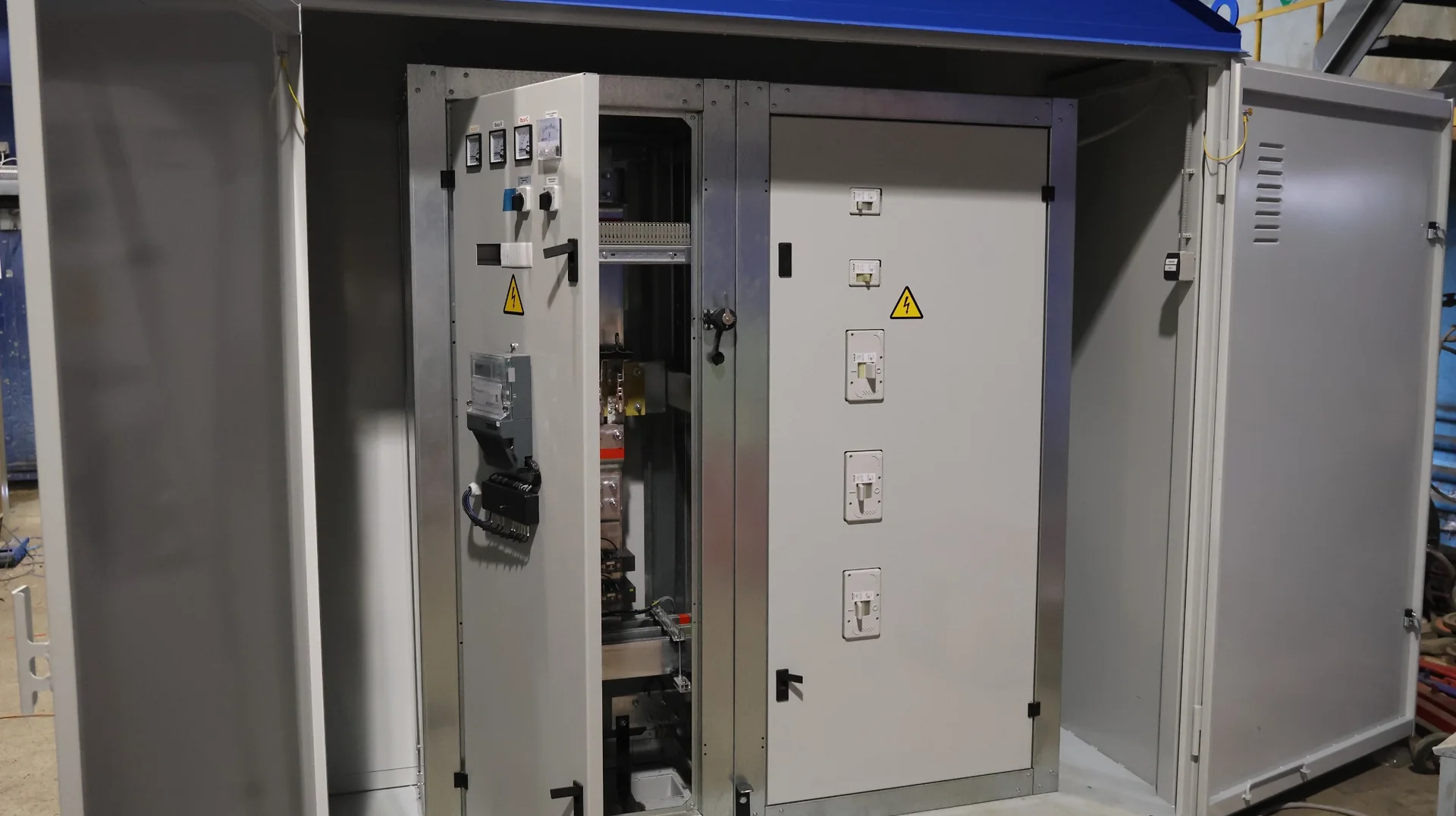

Что подтверждают фотографии РУНН?

Общий вид и расположение приборов. Скрытые аппараты и их функции определяют по схеме; случайному фрагменту фотографии нельзя приписывать фотореле или контактор.

Варианты щитов представлены в разделе НКУ. Связь управления с остальными узлами рассмотрена в статье о РУ-0,4 кВ и автоматике в КТП.
