Утеплённые КТП из сэндвич-панелей — КТПнуУ
Утеплённая КТПнуУ — комплектная трансформаторная подстанция в металлическом корпусе с ограждающими конструкциями из сэндвич-панелей. Dextra Electric подготавливает исполнение по проекту и условиям площадки: схеме электроснабжения, составу оборудования, требованиям к размещению и обслуживанию.
Для заказа нужно согласовать не только мощность трансформаторов, но и тепловой режим помещений, вентиляцию, обогрев, вводы кабелей и размещение оборудования. Утеплённый корпус сам по себе не определяет допустимую температуру эксплуатации всей подстанции.
Запросить КП на утеплённую КТП
Утеплённый корпус и условия площадки
В задании на корпус укажите район установки, расчётные наружные температуры, влажность, снеговые и ветровые нагрузки, особенности основания и ограничения на доставку и монтаж. Конструкцию стен, пола и кровли, толщину утепления и защиту от воздействия среды выбирают при согласовании проекта.
Компоновка должна учитывать обслуживание оборудования, проходы, двери, кабельные вводы и доступ к трансформаторам. Размеры и масса определяются конкретным исполнением. Чертёж другого объекта не задаёт универсальные габариты для всей серии.
Обогрев, вентиляция и комплектация
Для помещений согласуются требуемый температурный режим, тепловыделение установленного оборудования, необходимость и способ обогрева и вентиляции. В проекте определяют управление этими системами, питание собственных нужд и необходимые сигналы контроля. Конкретные мощности нагревателей и настройки автоматики выбираются расчётом.
Состав электротехнического оборудования задаётся однолинейной схемой: количество и мощность трансформаторов, устройства на стороне ВН и НН, секционирование, учёт, защита и автоматика. Наличие АВР, типы аппаратов и состав дополнительных систем нужно указать в техническом задании и согласовать в спецификации поставки.
Пример изготовленной утеплённой КТП
В проекте для ЖК «Жюль Верн» представлена двухтрансформаторная подстанция в утеплённом металлическом корпусе наружной установки. Параметры ниже относятся к этому выполненному объекту и не ограничивают возможные исполнения новых заказов.
| Выполненный проект | Трансформаторы | Напряжение | Исполнение и документ |
|---|---|---|---|
| КТП для ЖК «Жюль Верн» | Два трансформатора по 630 кВА | 6/0,4 кВ по обозначению подстанции и данным трансформаторов на схеме | 2КТПнуУ, утеплённый металлический корпус. Электрическая схема — PDF |
От чего зависит стоимость
- Количество, мощность и выбранные типы трансформаторов.
- Схема ВН и НН, коммутационные аппараты, учёт, защита и автоматика.
- Размеры и компоновка корпуса, утепление, требования площадки и обслуживания.
- Решения по обогреву, вентиляции и собственным нуждам.
- Объём поставки, испытаний, документации, доставки и работ на объекте.
Стоимость рассчитывается по исходным данным и согласованной комплектации. Требуемую дату поставки укажите в запросе; условия и состав предложения фиксируются в КП.
Что нужно для расчёта
- Однолинейная схема, техническое задание и опросный лист.
- Число и мощность трансформаторов, напряжение ВН и НН, требования к резервированию.
- Состав вводов и отходящих линий, параметры аппаратов, учёт и защита.
- Адрес и условия площадки, климатические данные и требования к температуре внутри помещений.
- Требования к обогреву, вентиляции, сигнализации и питанию собственных нужд.
- План размещения, ограничения по габаритам, обслуживанию, кабельным вводам и доставке.
- Границы поставки, требования к приёмке, документам и работам на объекте.
Если решение по корпусу или тепловому режиму ещё не принято, укажите исходные условия площадки и ограничения проекта для инженерного согласования.
Передать исходные данные и запросить расчёт
Технические материалы
Скачать опросный лист КТПнуУ — XLS. Пример схемы выполненного объекта приведён выше; документация нового заказа должна соответствовать его согласованному исполнению.
Когда выбирают утеплённую КТП из сэндвич-панелей.
Фотографии исполнения

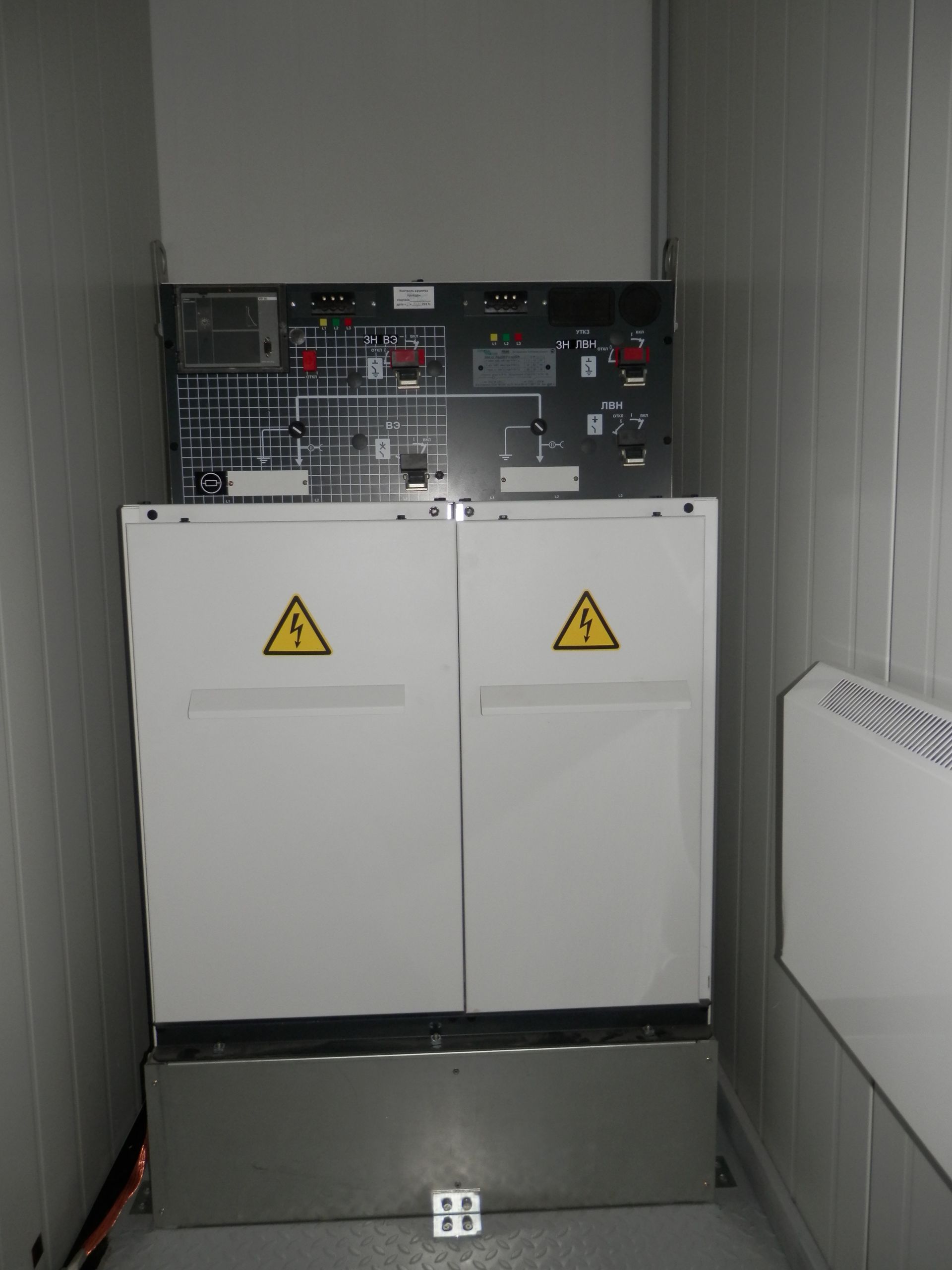

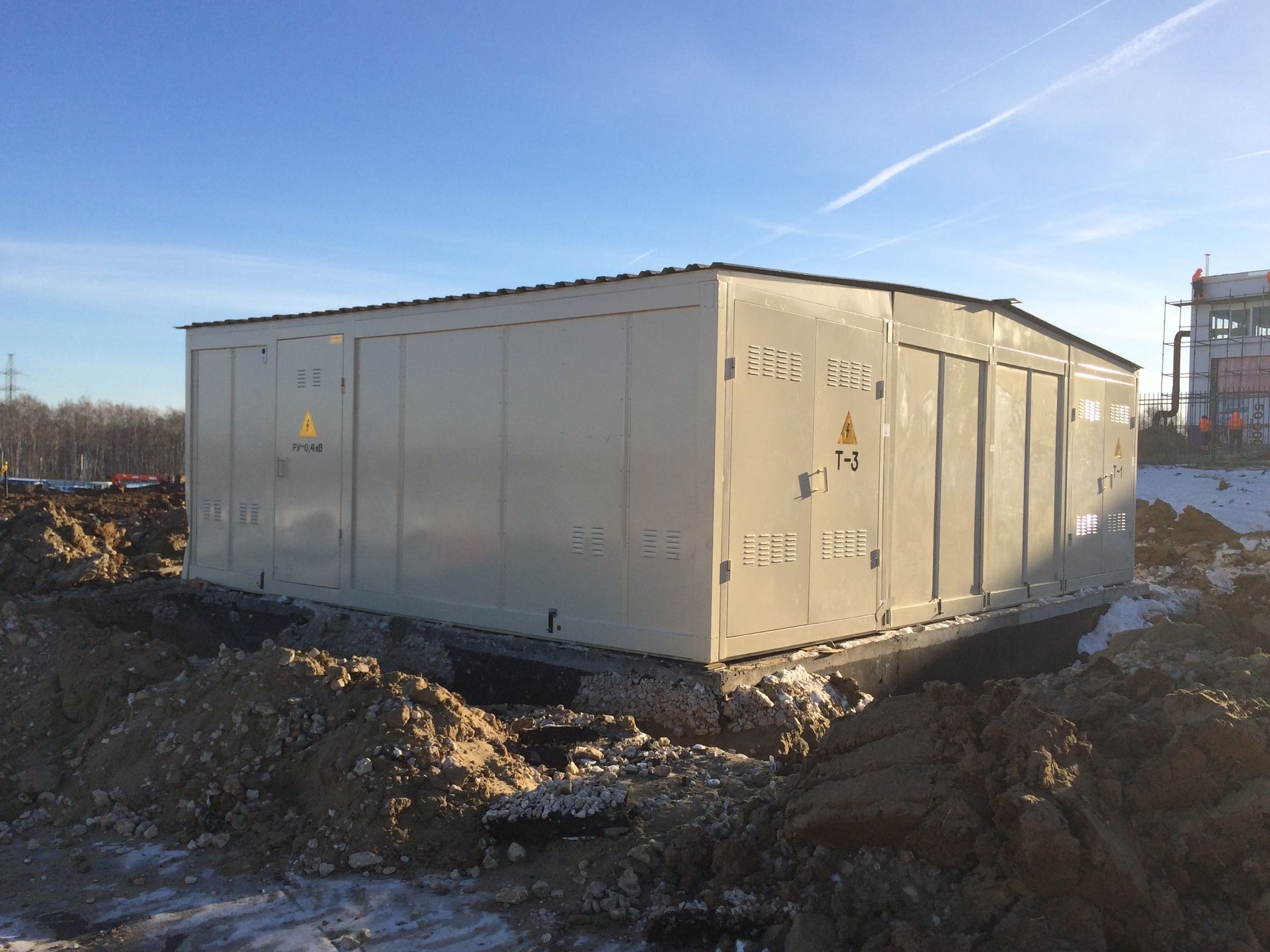

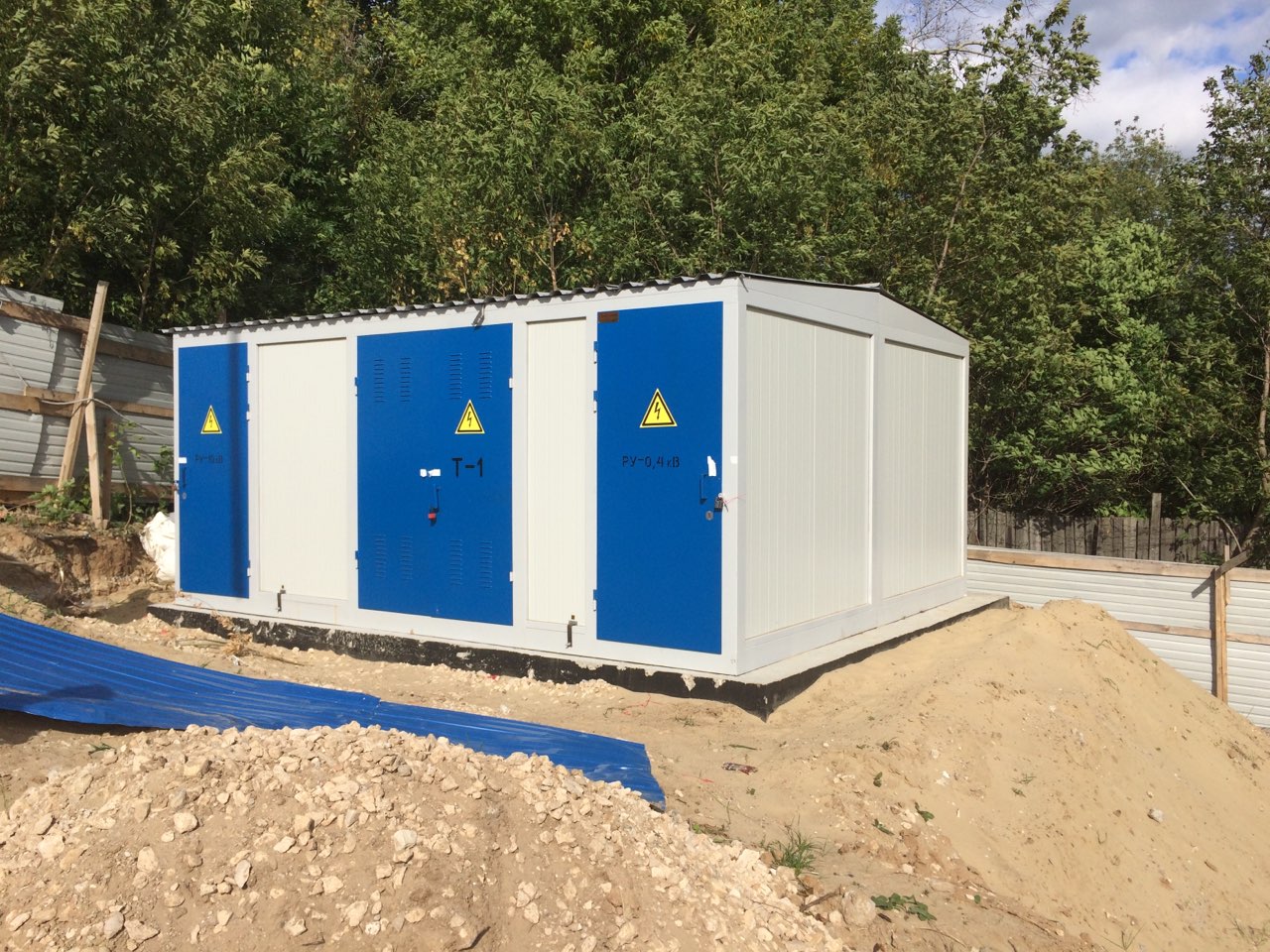

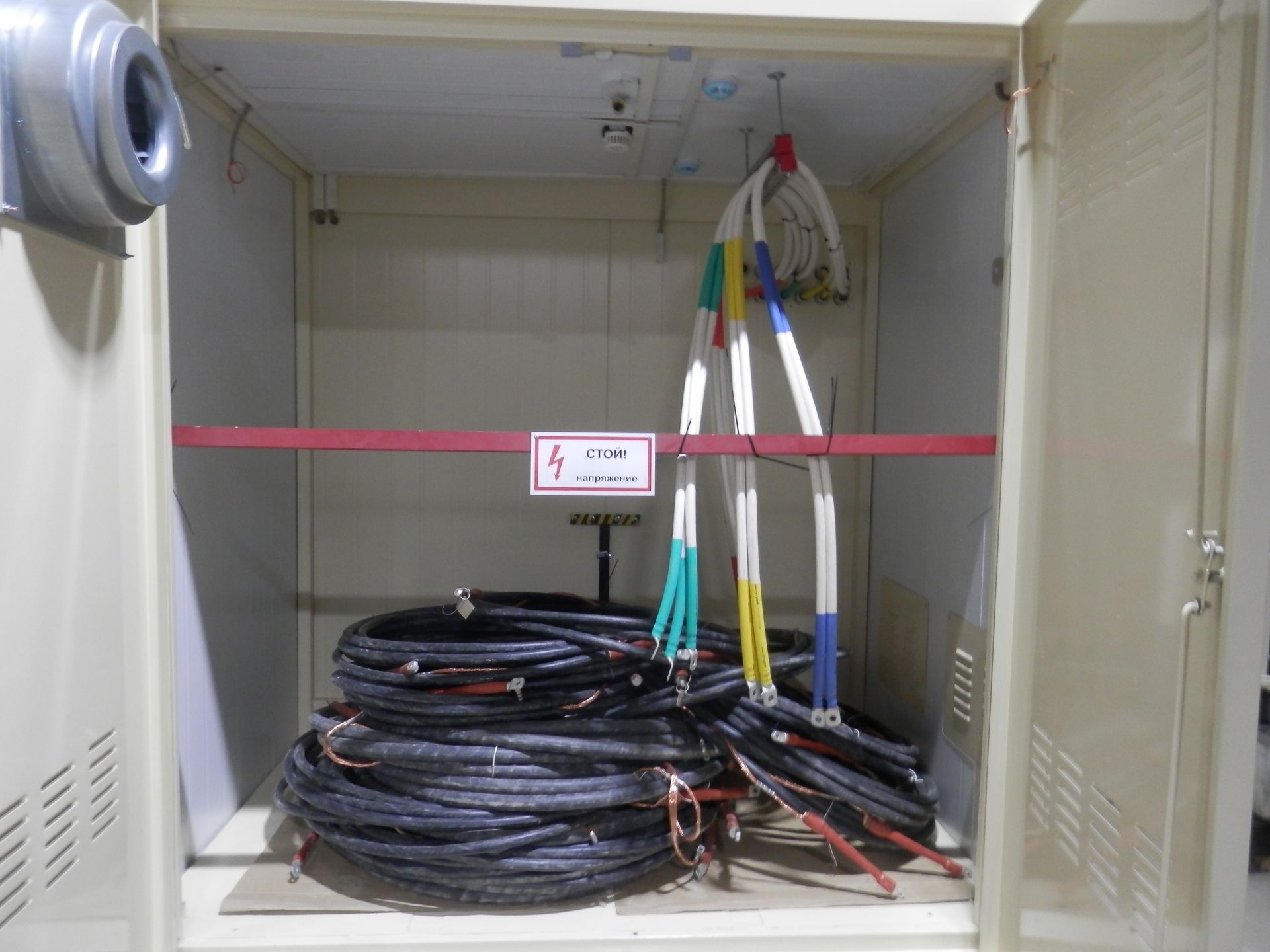

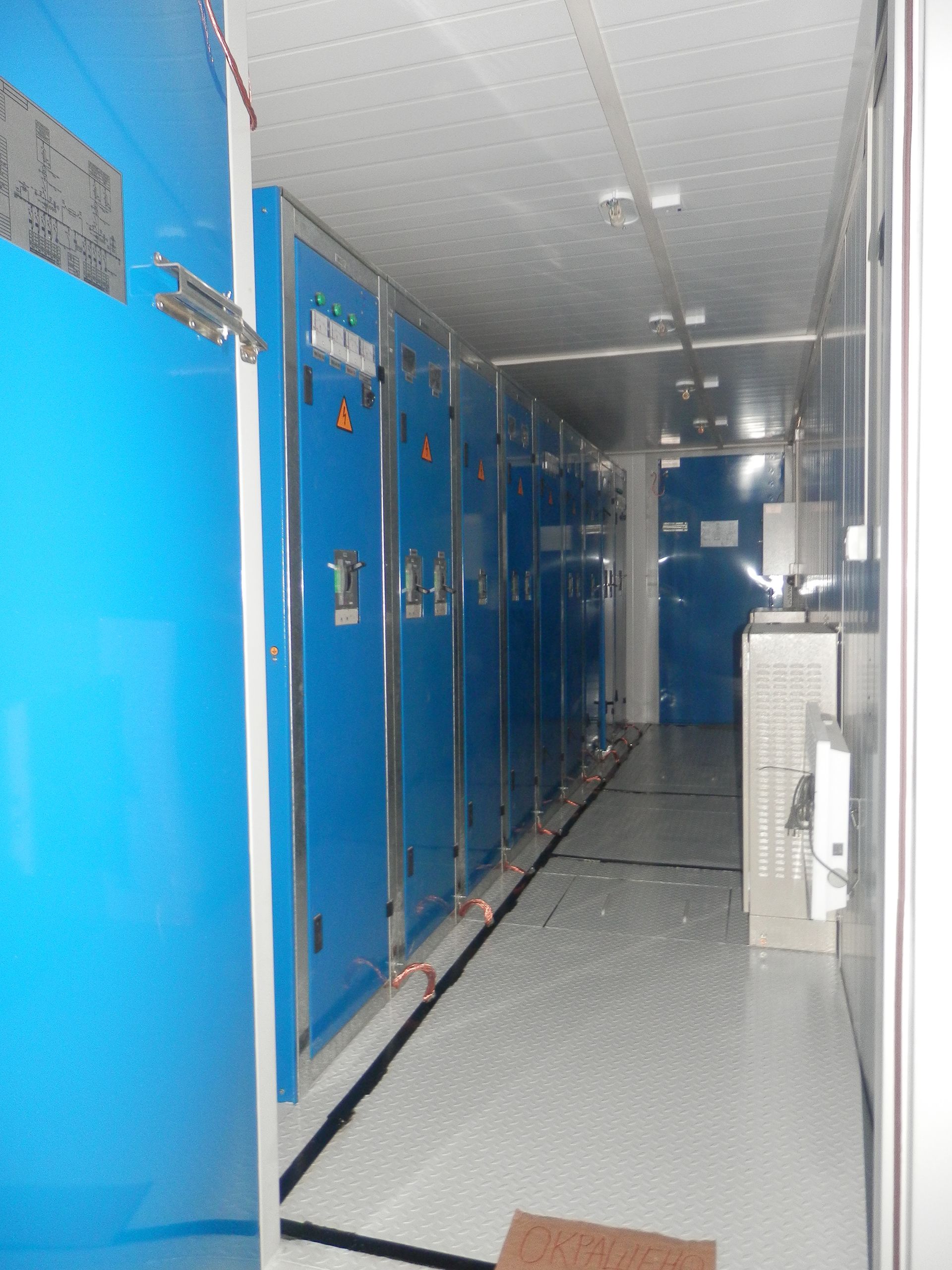

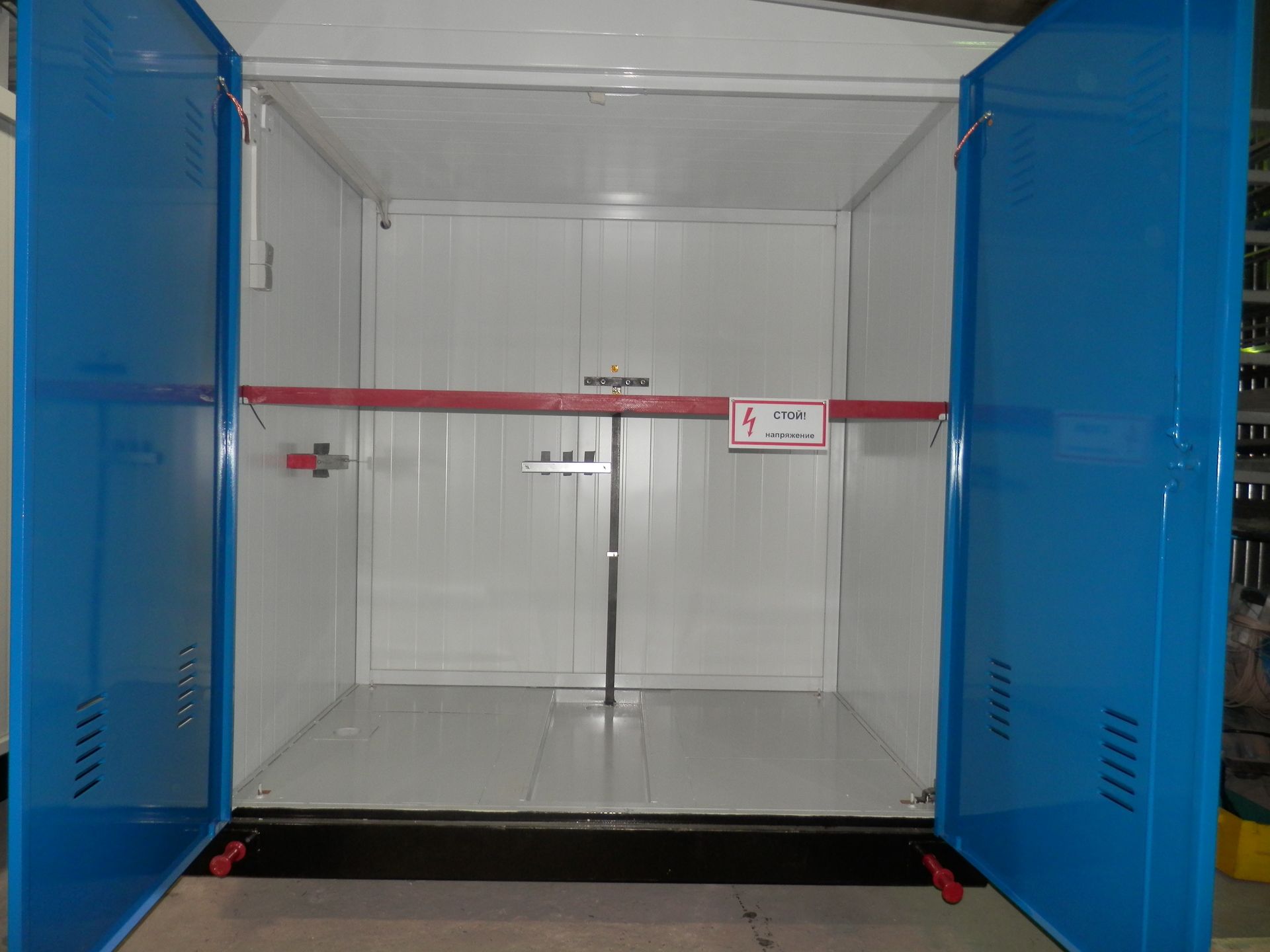

Корпус и внутренние помещения из галереи утеплённых КТП. Компоновка и состав оборудования каждого заказа определяются проектом. Нажмите на фотографию для увеличения.
Видео утеплённой КТП
Сохранены существующие ролики карточки: Rutube — об изготовленной утеплённой подстанции; YouTube — обзор «БМЗ». Это разные сюжеты. Плееры размещены последовательно, автоматическое воспроизведение отключено.
