Камеры КСО-298 6/10 кВ

Камеры сборные одностороннего обслуживания КСО-298 применяют для приёма и распределения электроэнергии в сетях 6 или 10 кВ. Dextra Electric подбирает исполнение по схеме главных цепей, выбранным аппаратам, требованиям к защите, измерению и управлению.

Для расчёта нужен комплект камер по проекту, а не только название серии. Укажите назначение каждого присоединения, напряжение, токи, требования к стойкости и вторичным цепям. Марку выключателя и состав РЗА согласуют вместе со схемой.

Запросить КП на КСО-298

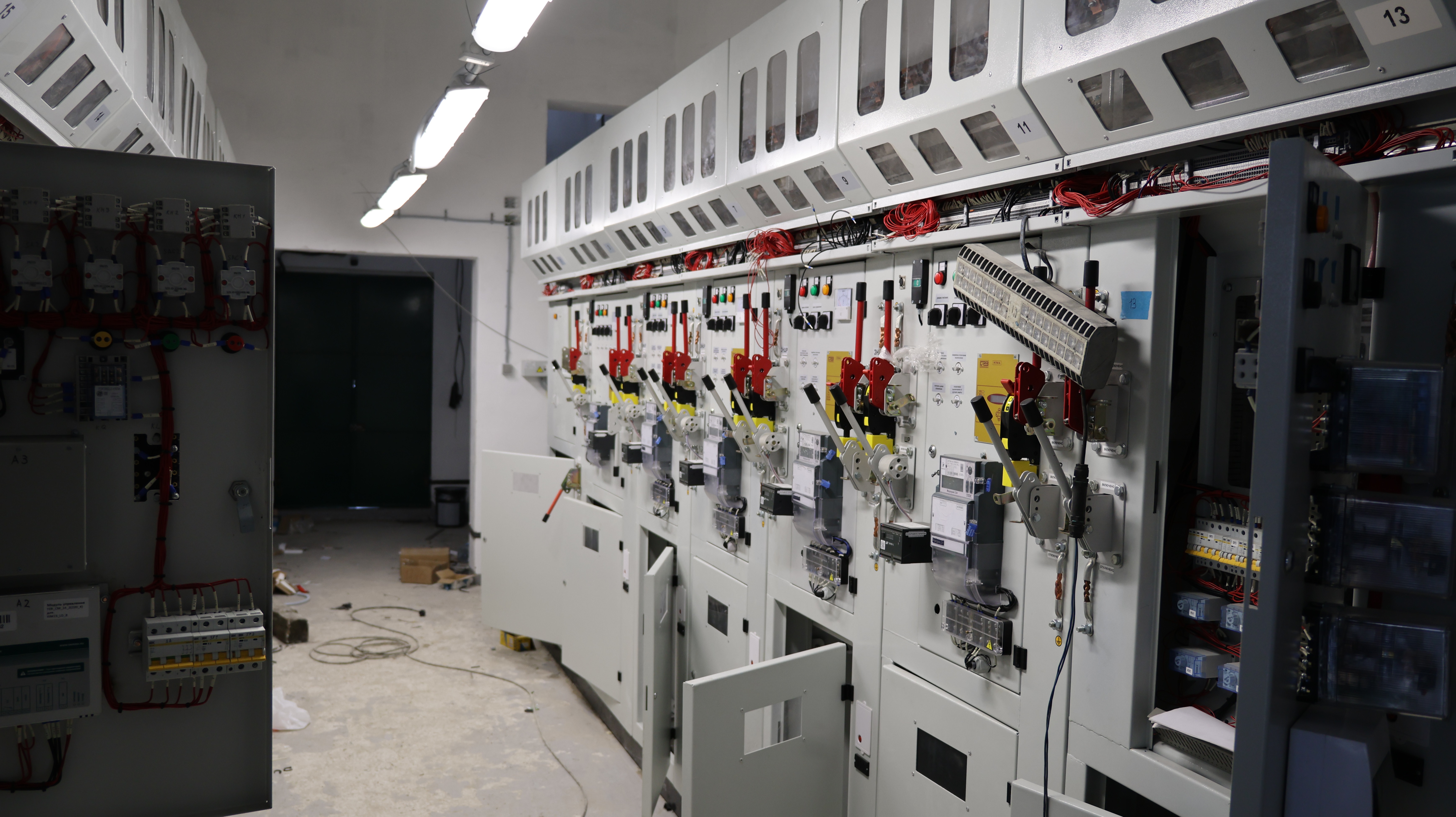

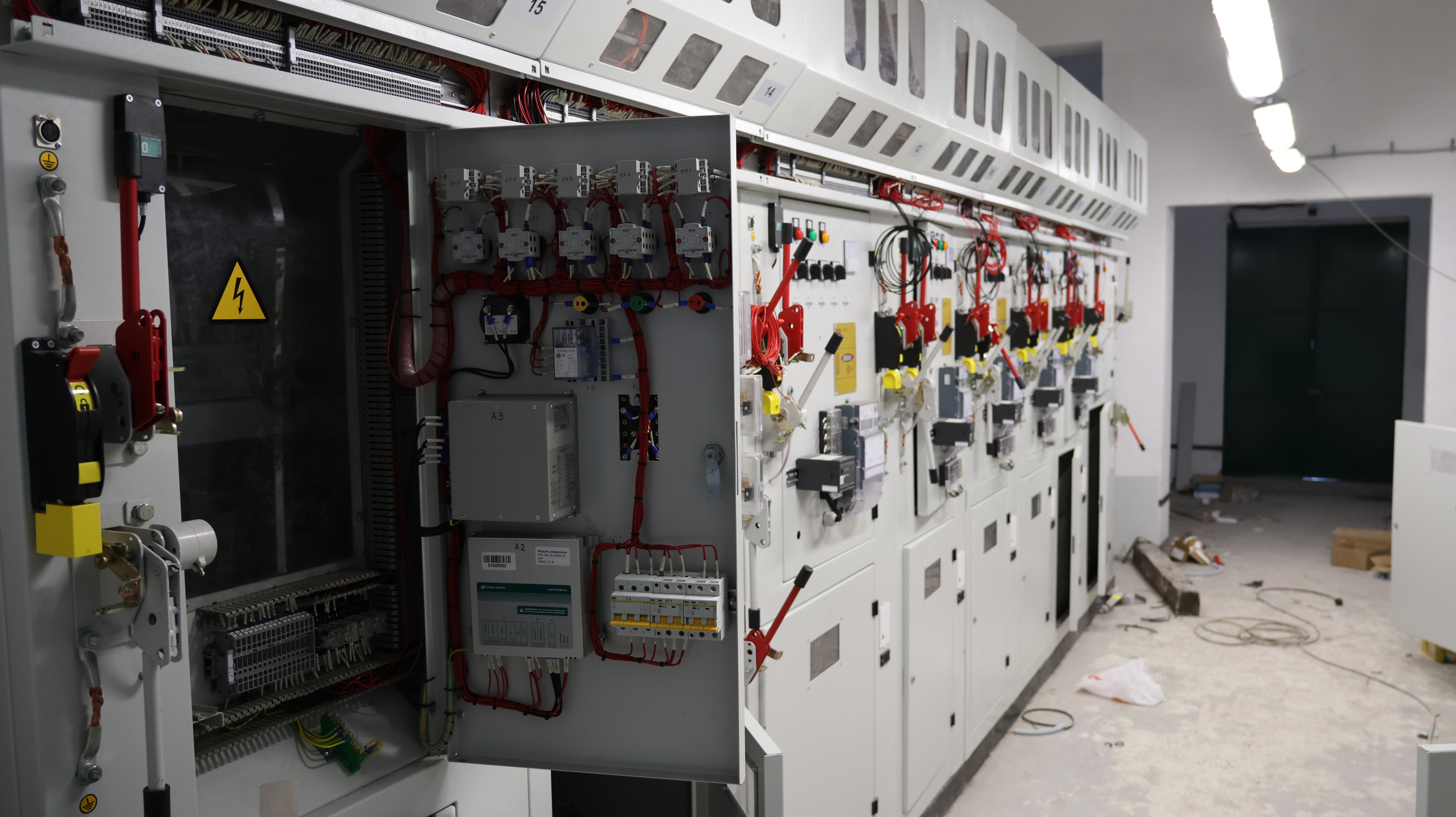

Ряд камер КСО-298 с открытыми наружными дверями.

Параметры по каталогу серии

Данные приведены по разделу «Технические характеристики» каталога КСО-298 Dextra Electric, стр. 3. Варианты выбираются для конкретной схемы и комплектации; перечисление вариантов не означает, что все сочетания доступны в одной камере.

Параметр	Данные каталога
Номинальное напряжение	6 или 10 кВ
Наибольшее рабочее напряжение	7,2 или 12 кВ соответственно
Номинальный ток главных цепей и сборных шин	630, 1000 А; 1600 А — по спецзаказу согласно примечанию каталога
Электродинамическая стойкость	51 кА
Термическая стойкость	20 кА. Время по обозначениям каталога: ВН — 1 с, ВВ — 3 с, ЗН — 3 с
Изоляция и обслуживание	Воздушная изоляция; одностороннее обслуживание
Присоединение	Кабельное

В заявке отдельно задайте ток отключения выбранного выключателя, параметры защит, вспомогательное питание и требования к корпусу. Их нельзя определять только по максимальному значению из другого исполнения или по фотографии. Окончательные параметры фиксируются в согласованной документации заказа.

Схема, аппараты и комплектация

По однолинейной схеме определяют вводные, линейные, секционные и измерительные присоединения. Для каждой камеры согласуются коммутационный аппарат, разъединители и заземляющие устройства, трансформаторы тока и напряжения, РЗА, учёт, сигнализация и управление. Состав зависит от назначения камеры.

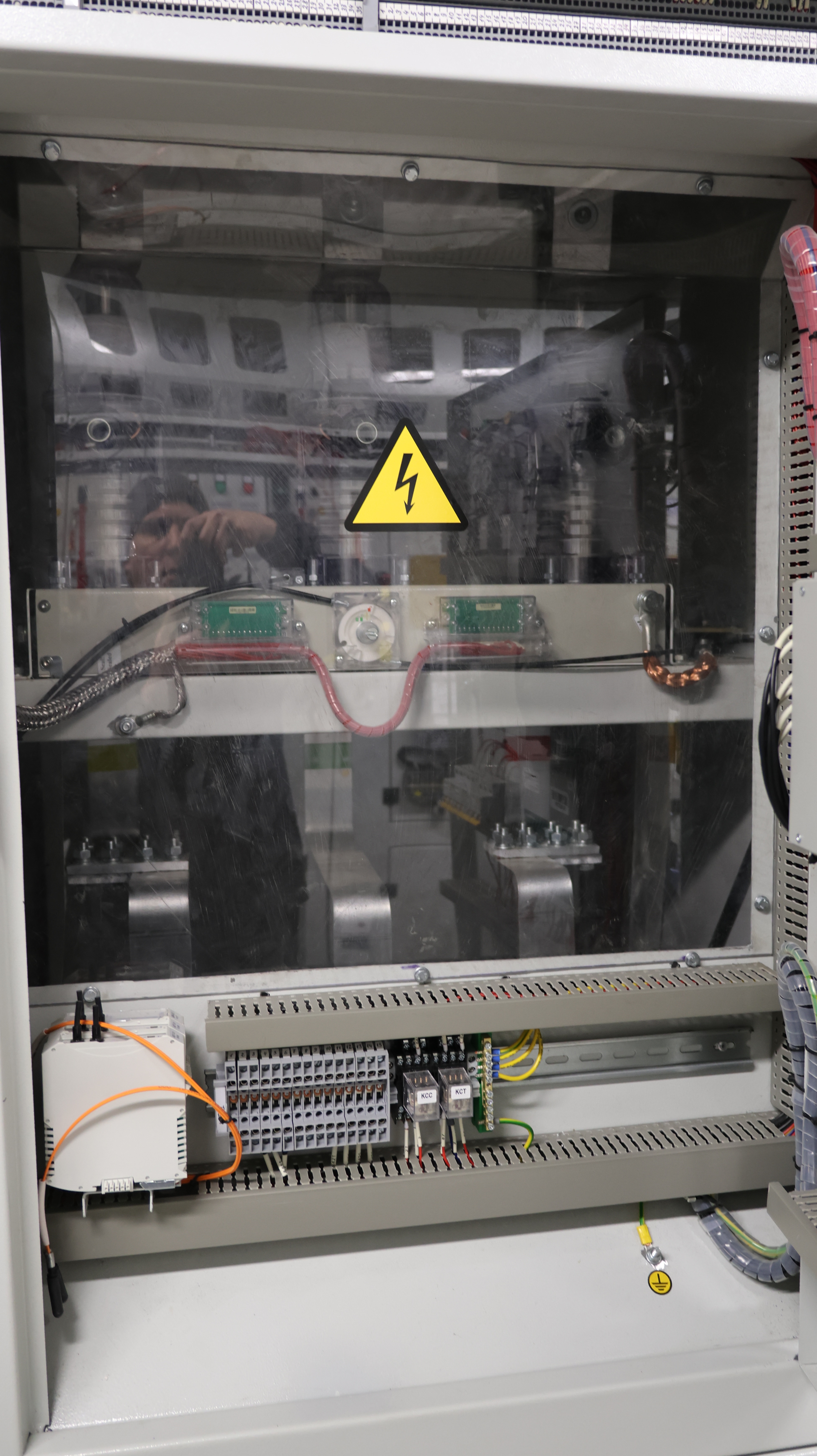

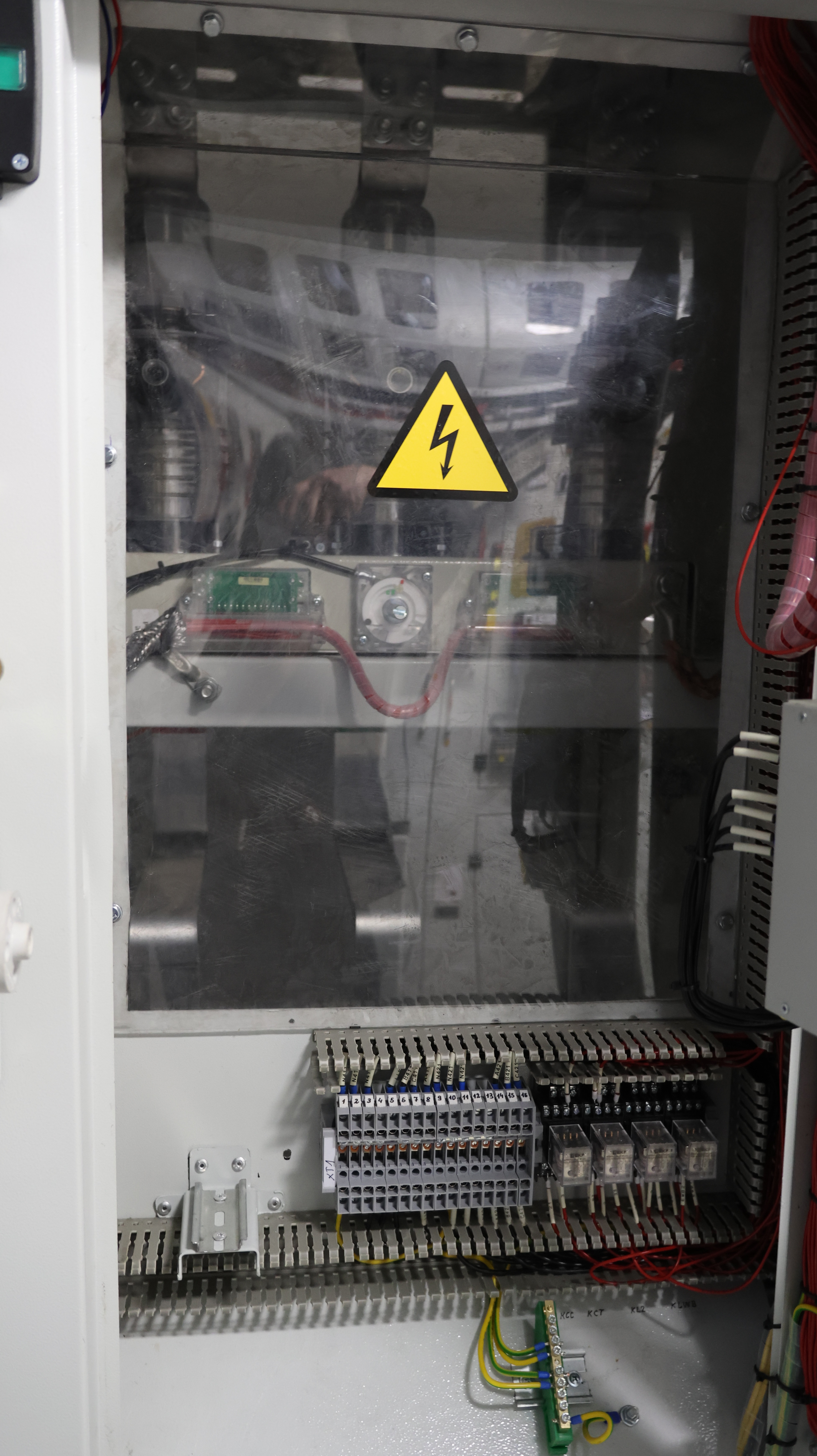

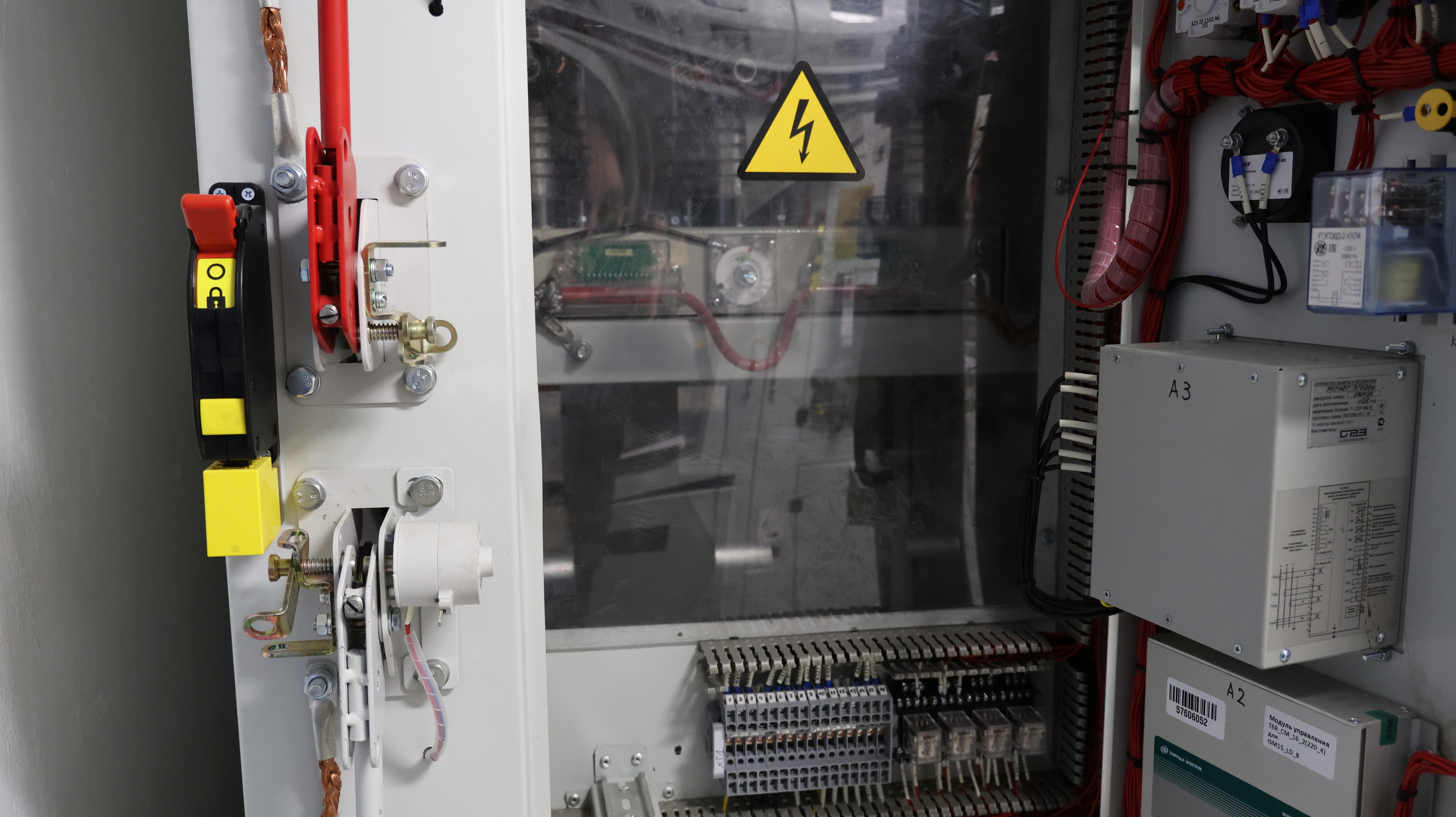

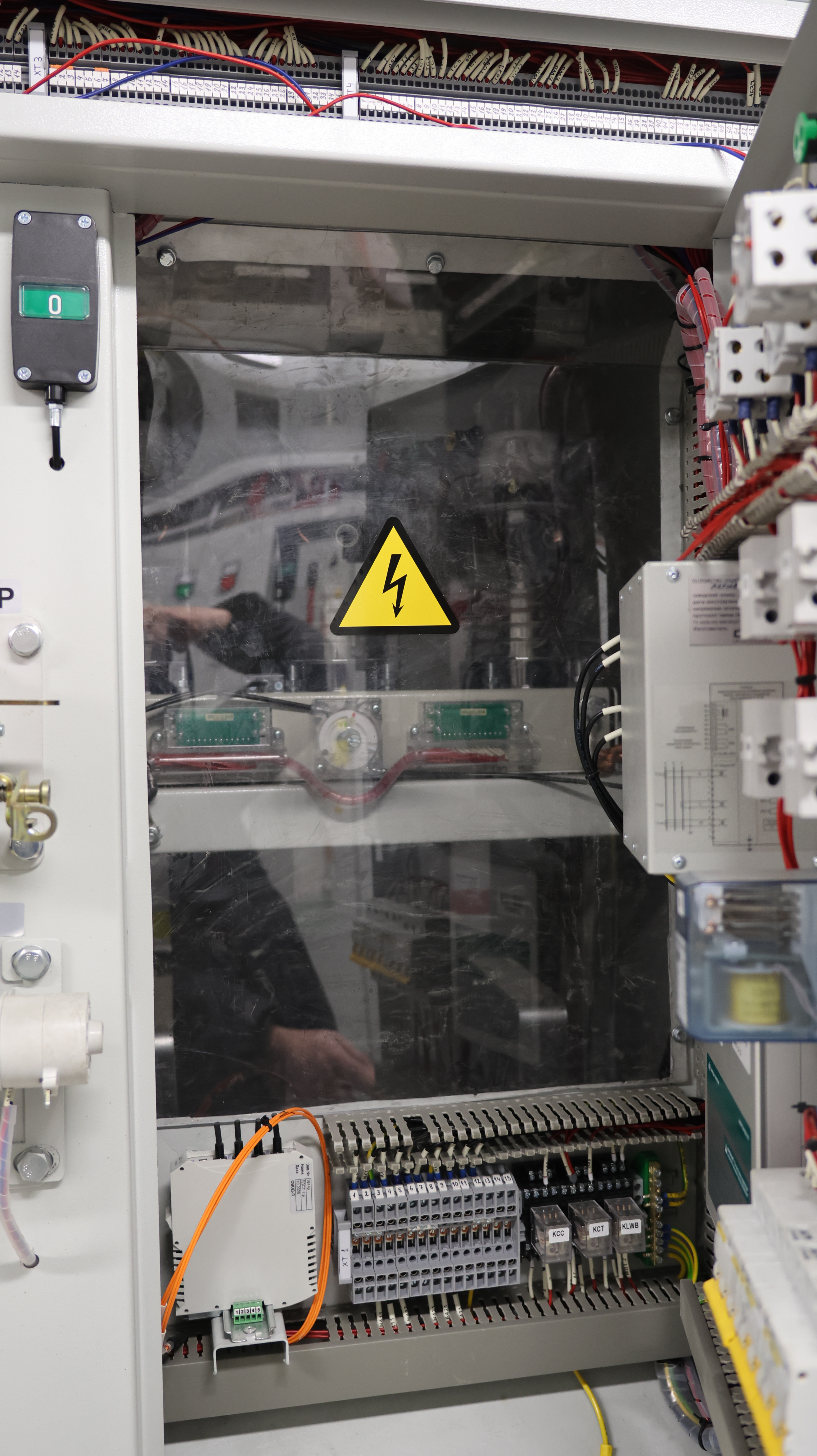

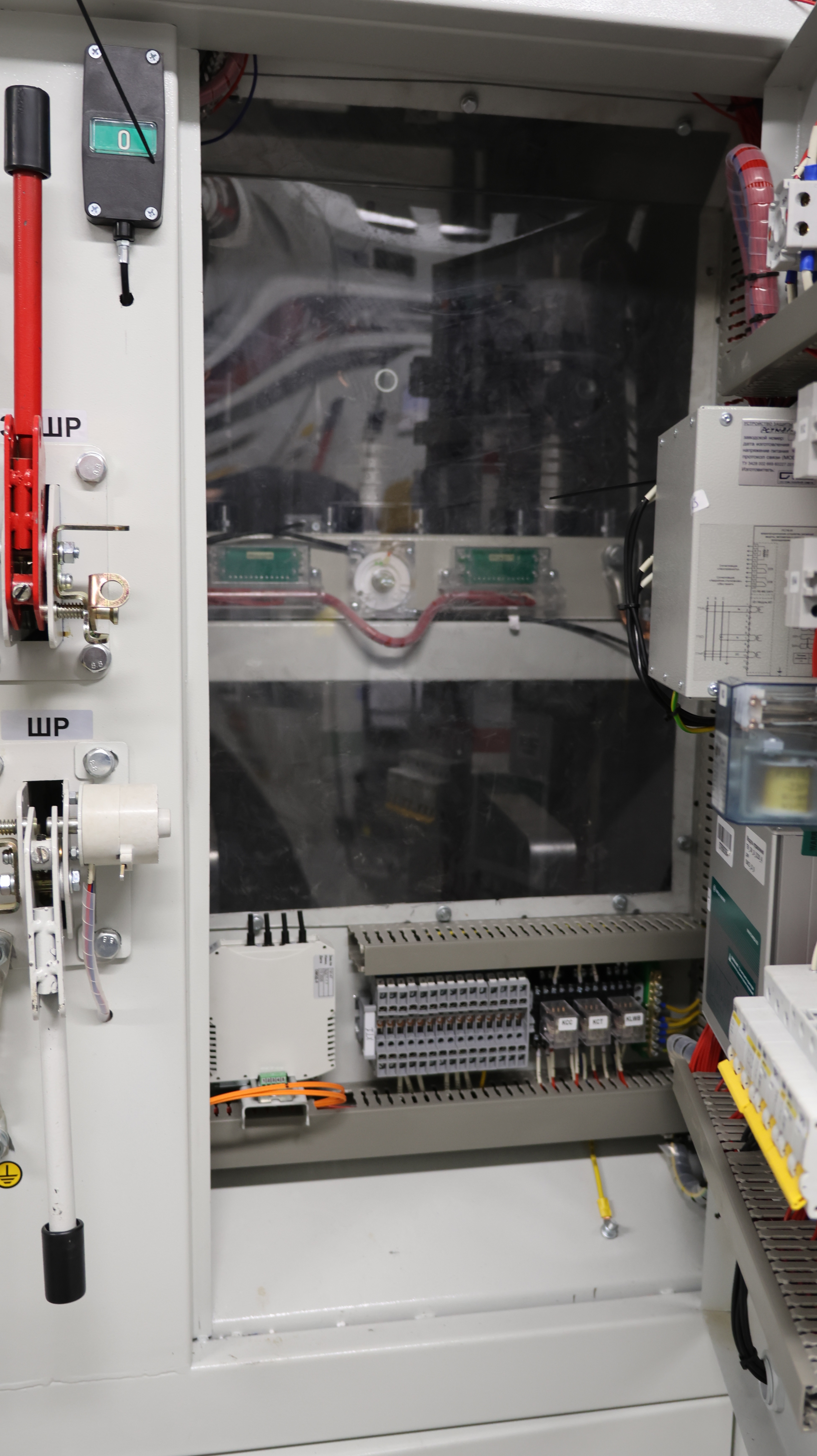

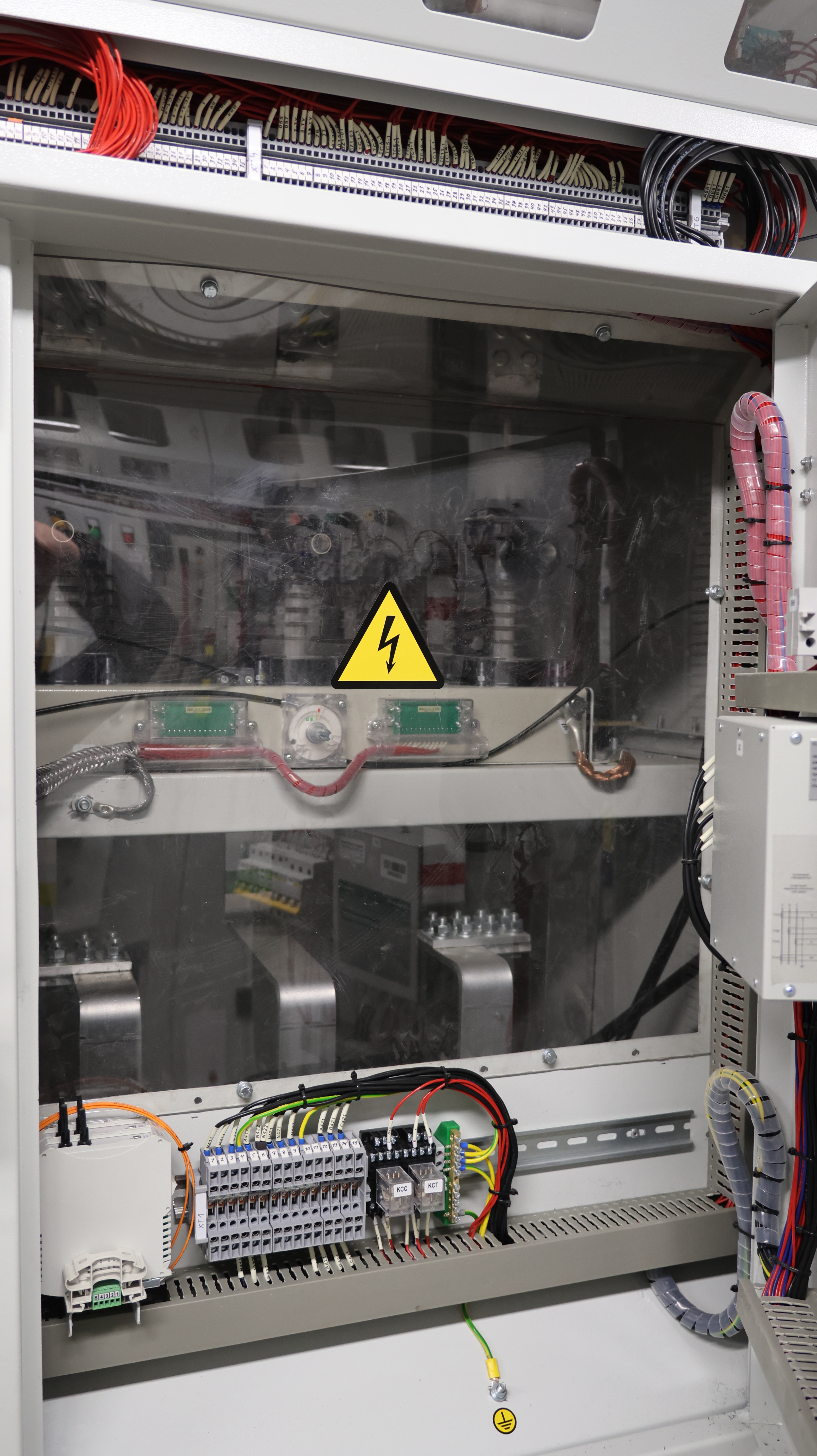

Открытая камера КСО-298 с прозрачным защитным ограждением.

Каталог содержит схемы главных цепей, варианты аппаратов и габаритные решения. Механические блокировки проверяют для выбранной схемы и последовательности операций. Пояснение принципа работы: механические блокировки КСО. Этот материал не заменяет руководство по эксплуатации конкретного изделия.

Пример применения: распределительный пункт на КСО-298

На сайте представлен проект РП на базе камер КСО-298 в Нижнем Новгороде. К нему опубликована рабочая документация РП-2, проспект Ильича, 50Б. Это отдельный выполненный объект: его схема и комплектация не являются обязательным составом любого заказа КСО-298.

Рабочая документация опубликованного проекта РП — PDF.

Все проекты категории «КСО»

Подборка включает разные серии КСО. Конкретный пример на КСО-298 приведён выше; применимость других решений требуется проверять по их документации.

От чего зависит стоимость КСО-298

На расчёт влияют количество и назначение камер, схема, номинальные параметры, выключатели и приводы, измерительные аппараты, РЗА, учёт, телемеханика и вторичные цепи. Отдельно согласуются компоновка, документы и необходимые работы. Сравнивать предложения следует по одинаковым схемам и ведомости комплектации.

Что приложить к запросу КП

Однолинейную схему с назначением и количеством присоединений.
Напряжение, рабочие токи, расчётные токи КЗ и требуемую длительность стойкости.
Типы выключателей и других аппаратов либо требования к их подбору.
Задание на РЗА, измерение, учёт, управление, телемеханику и вспомогательное питание.
План помещения, компоновку ряда, кабельные вводы, ограничения размеров и условия установки.
Требования к документации, составу поставки и работам, адресу объекта и желаемой дате.

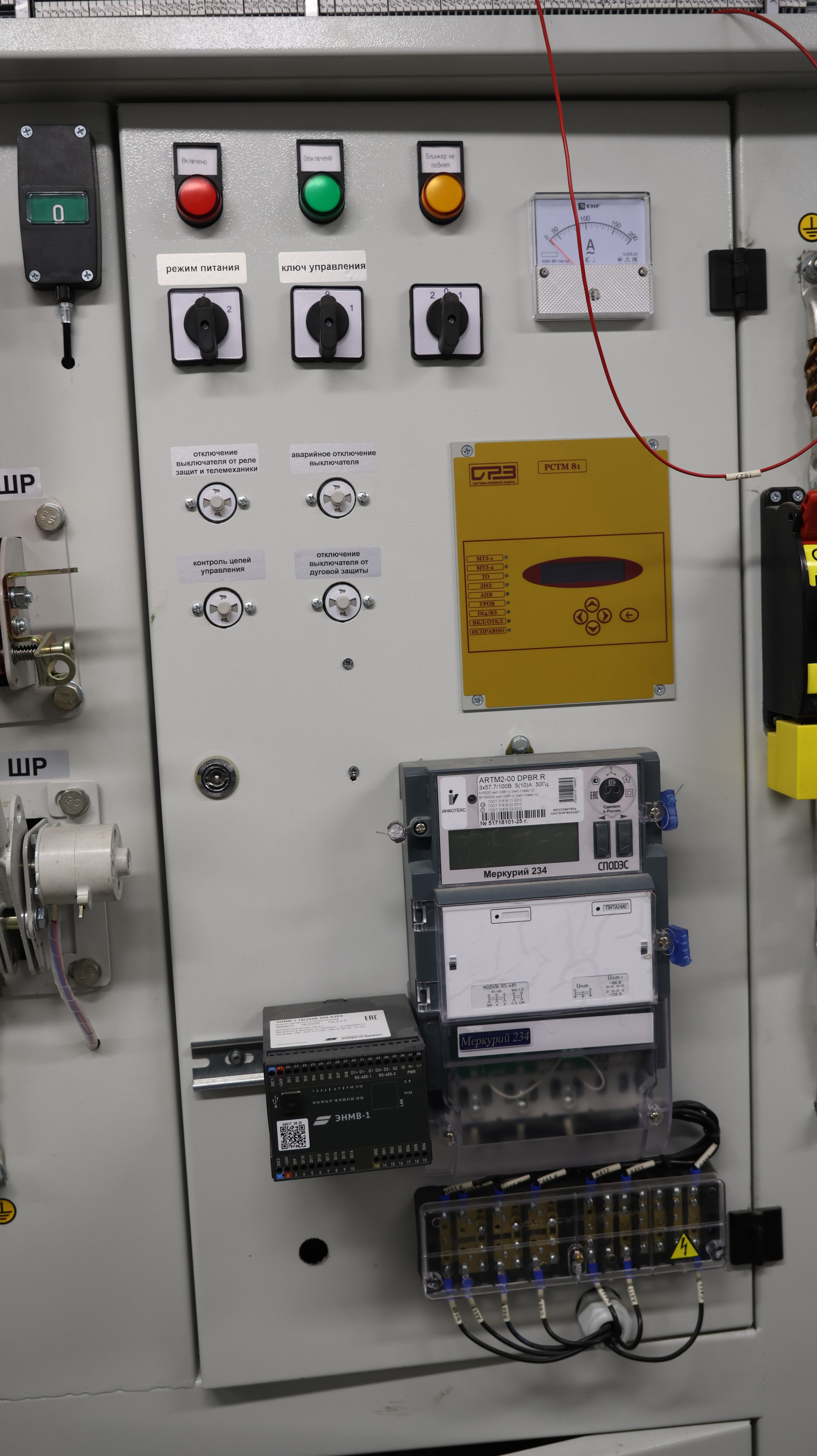

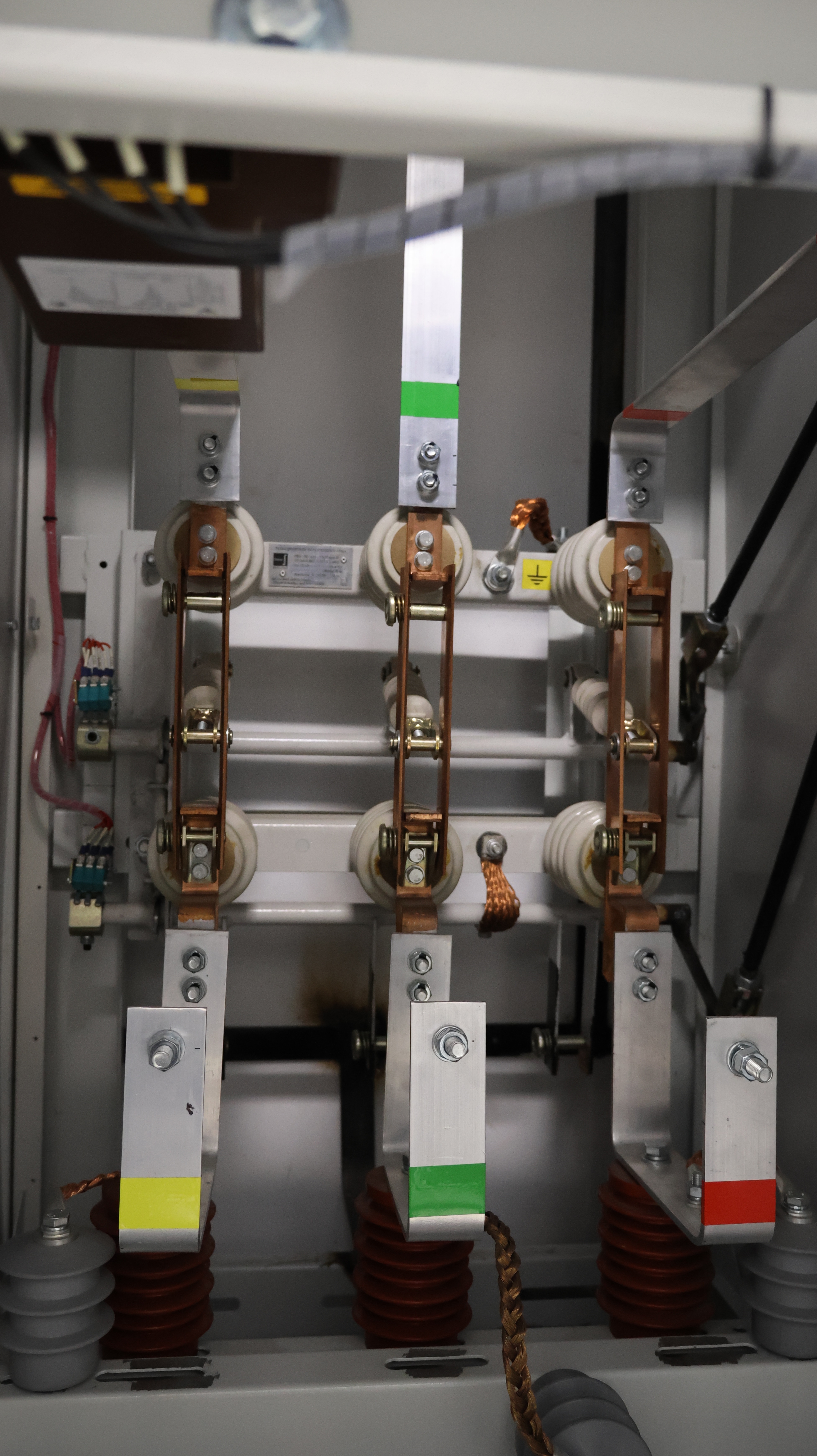

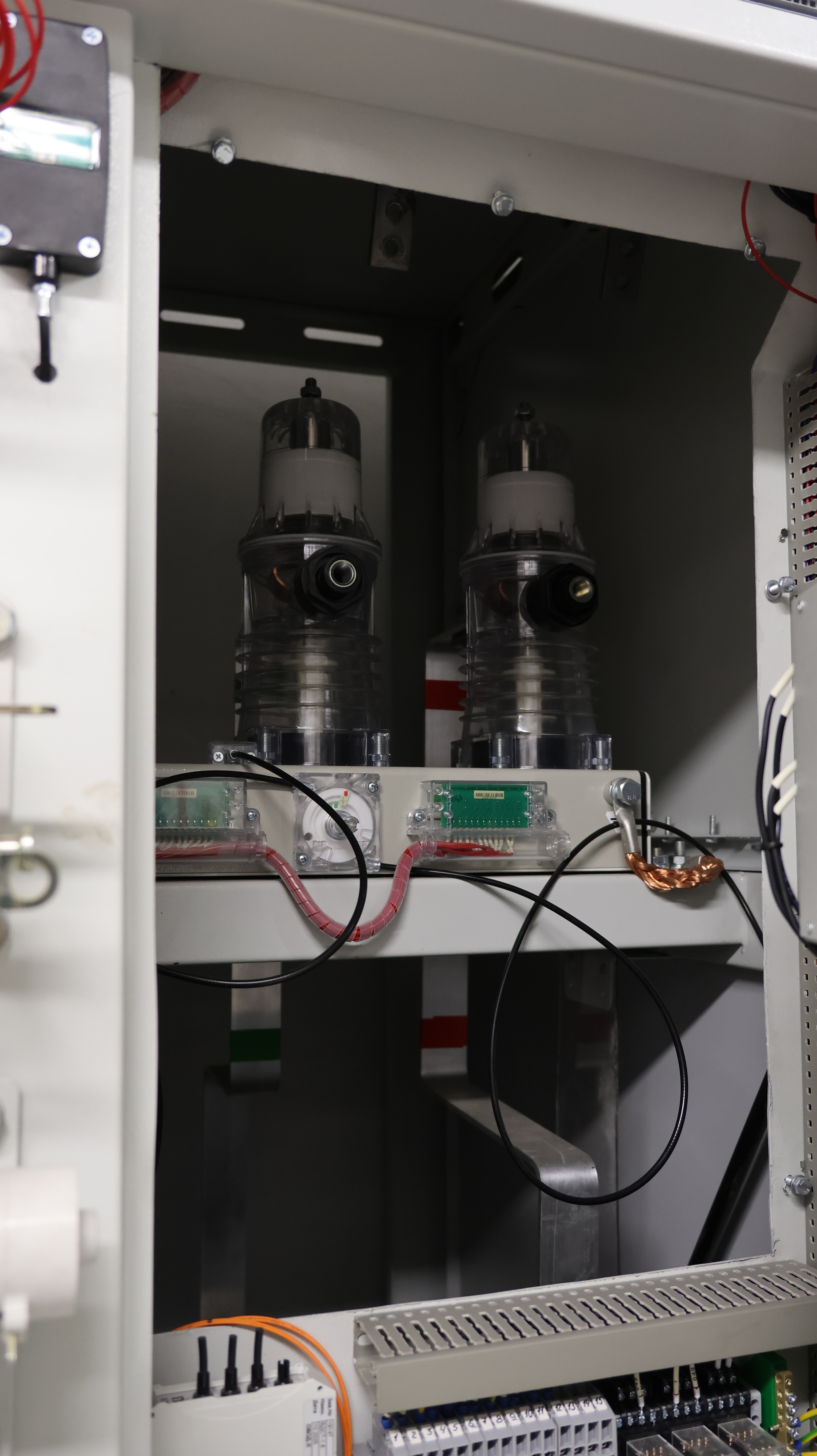

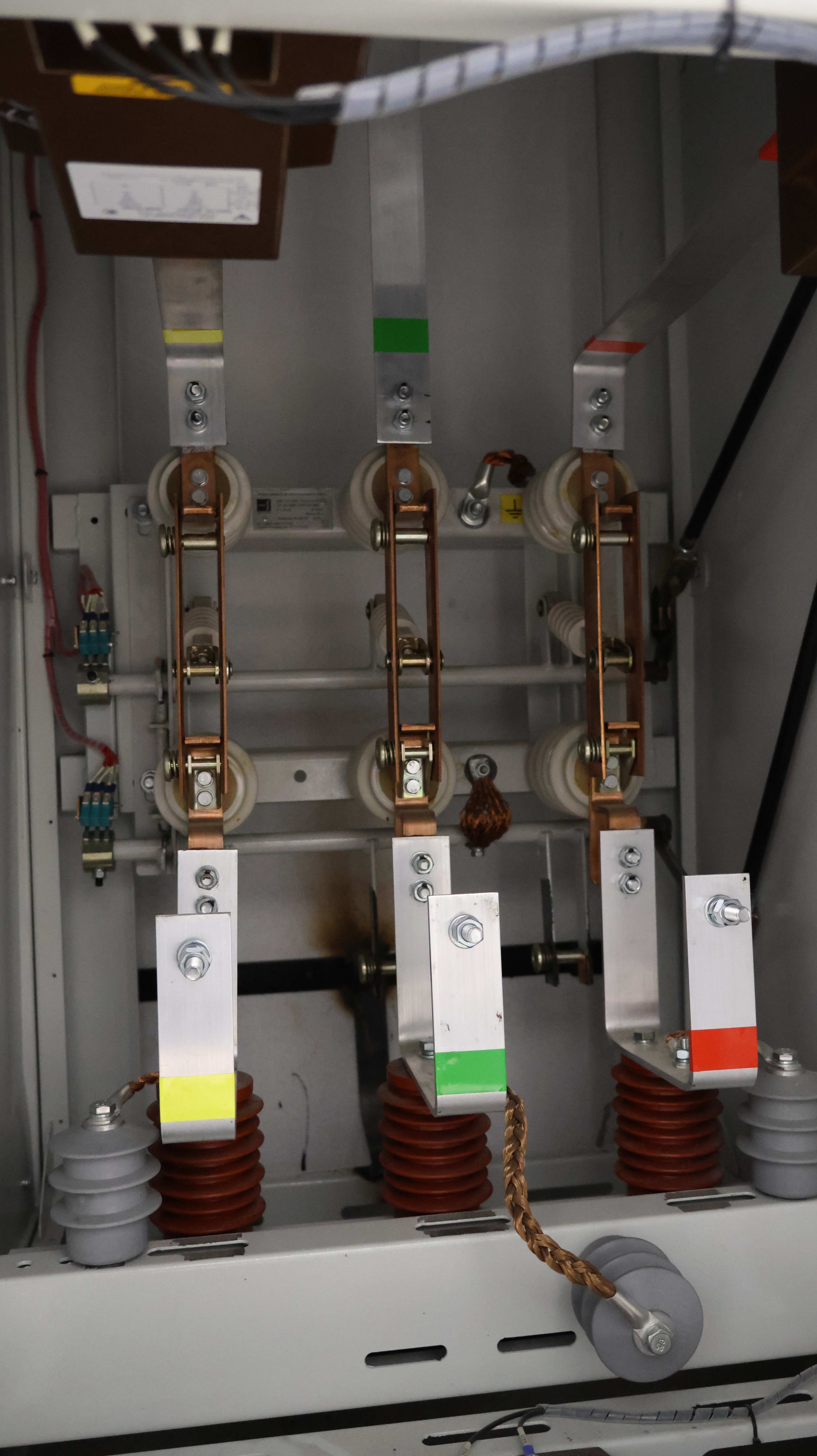

Фотографии оборудования КСО-298

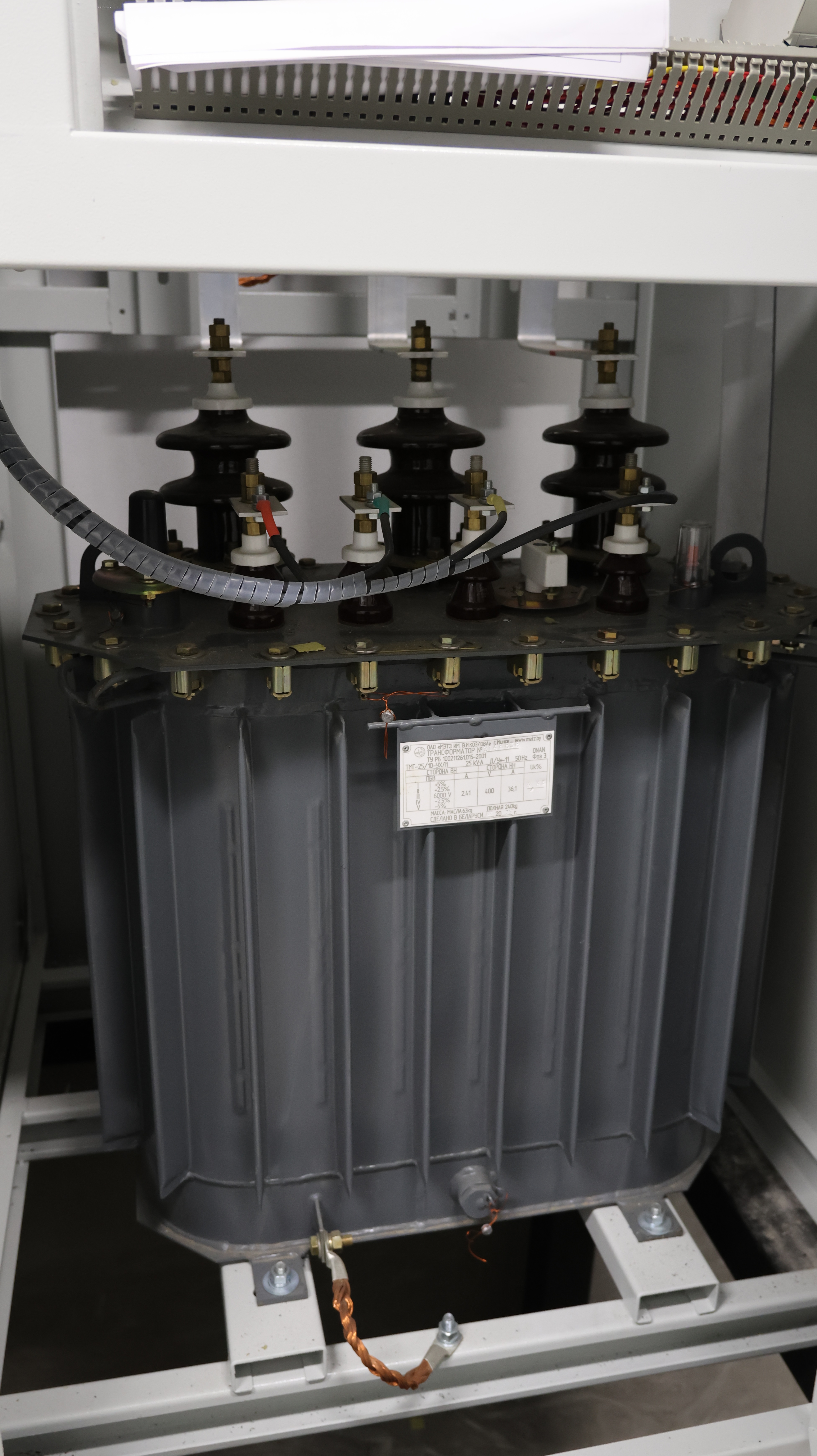

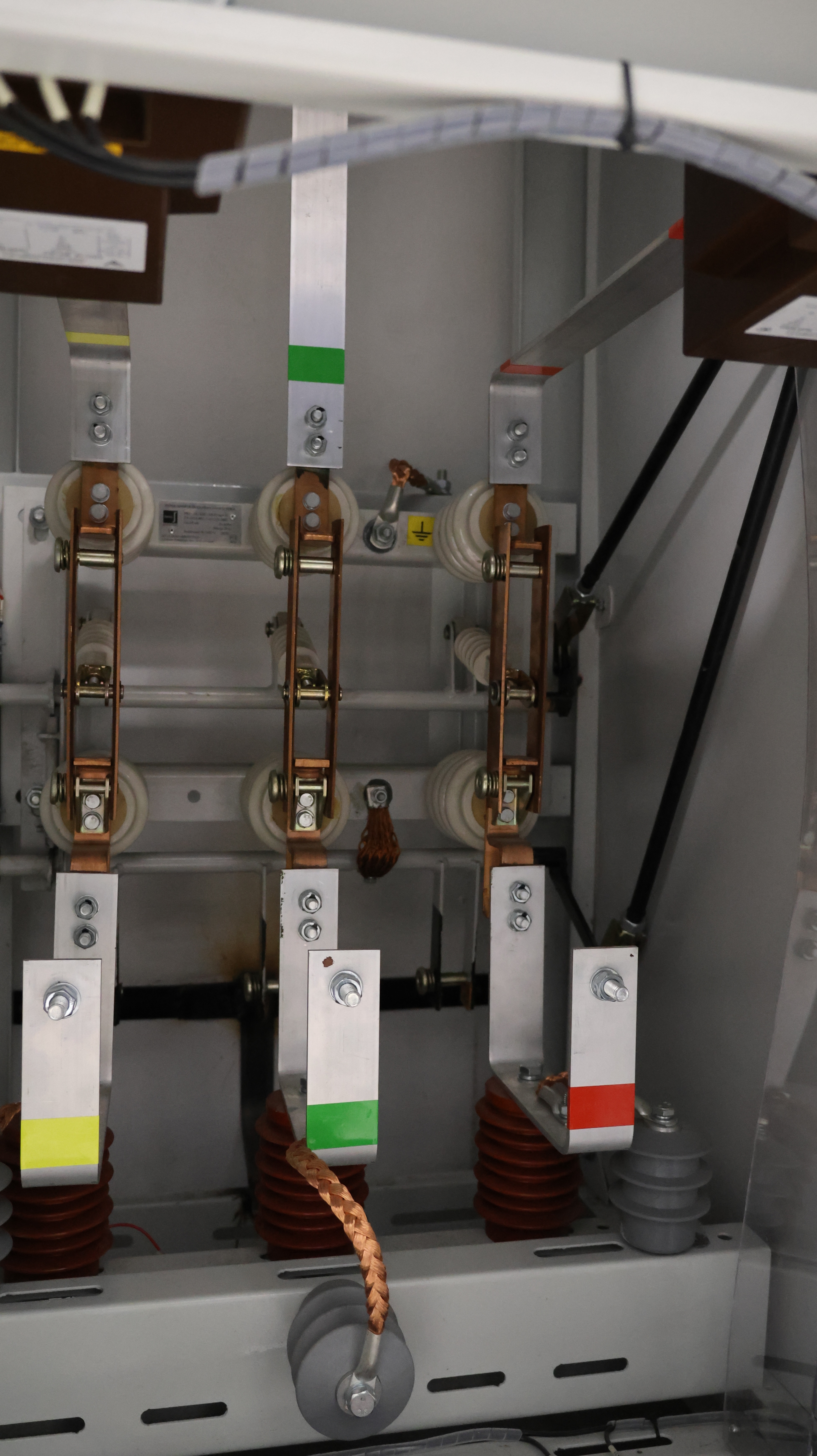

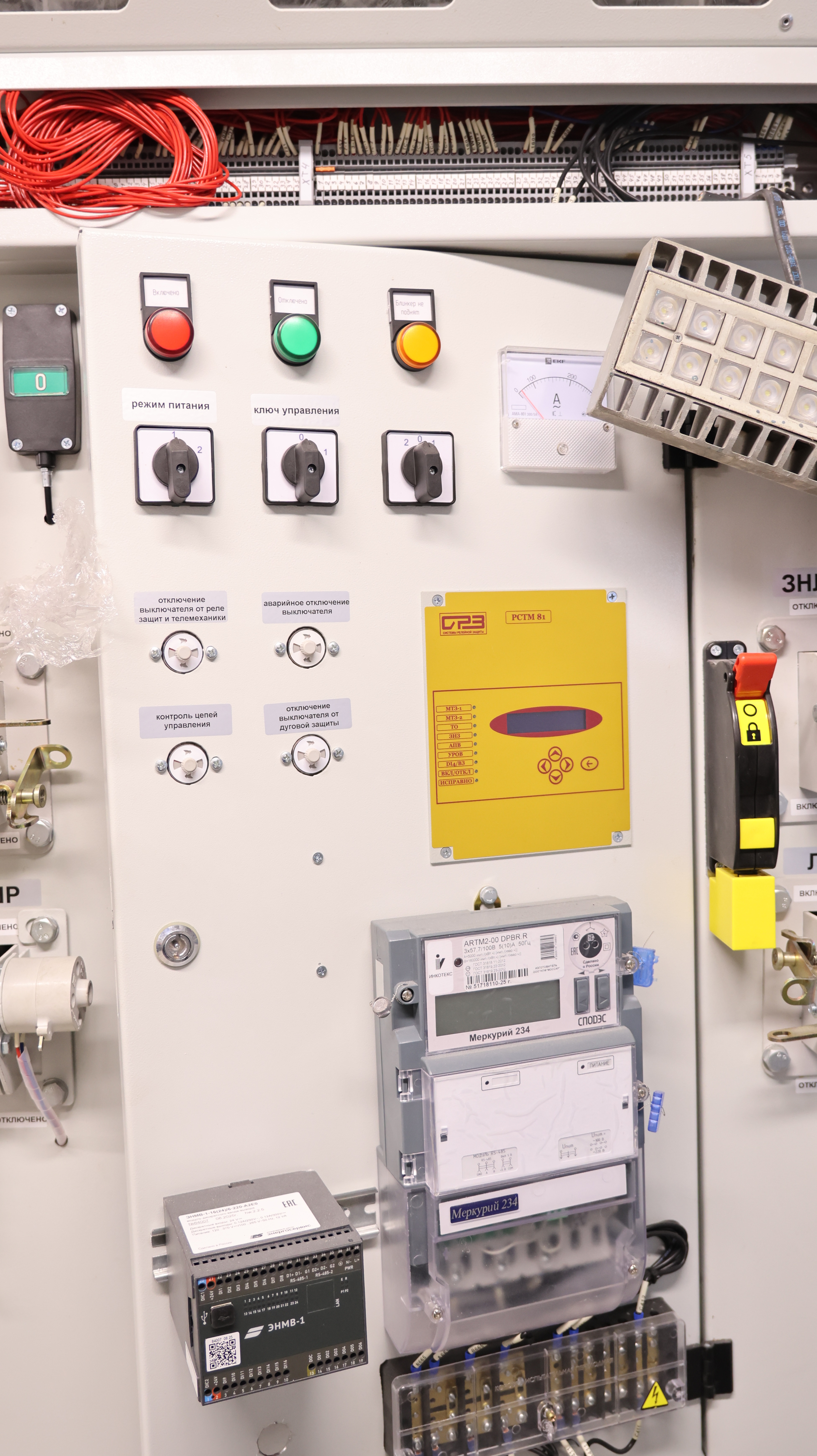

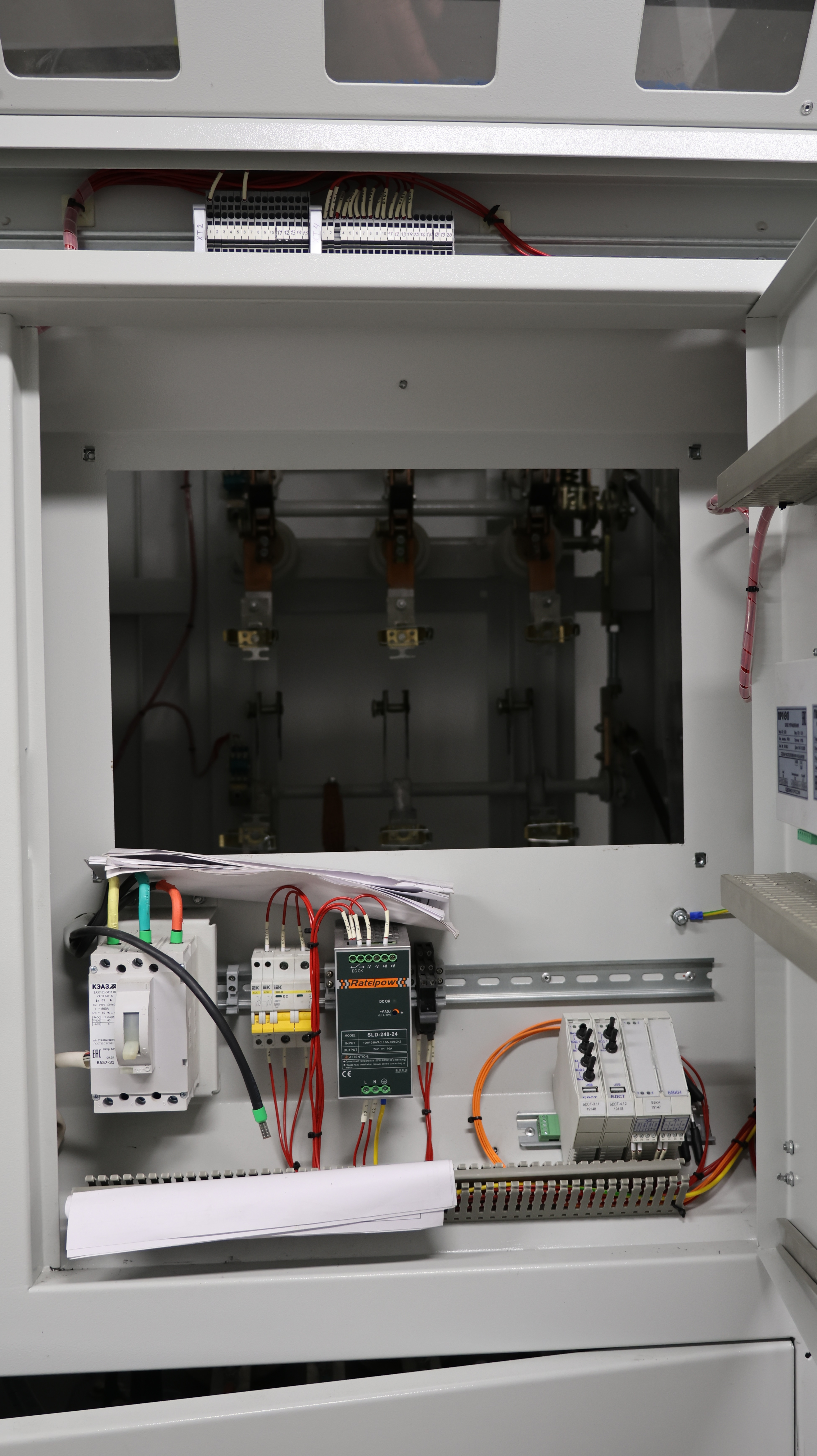

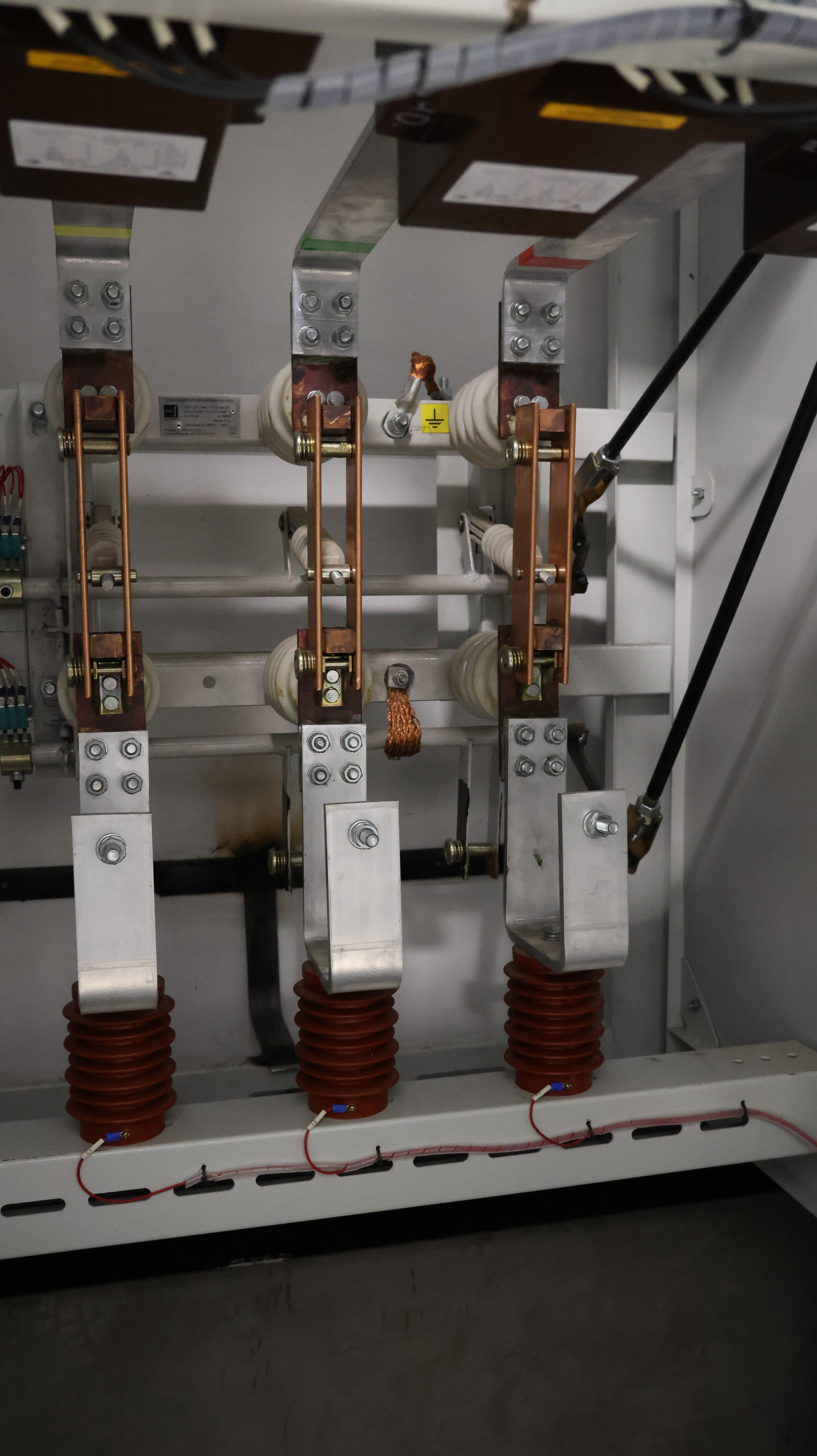

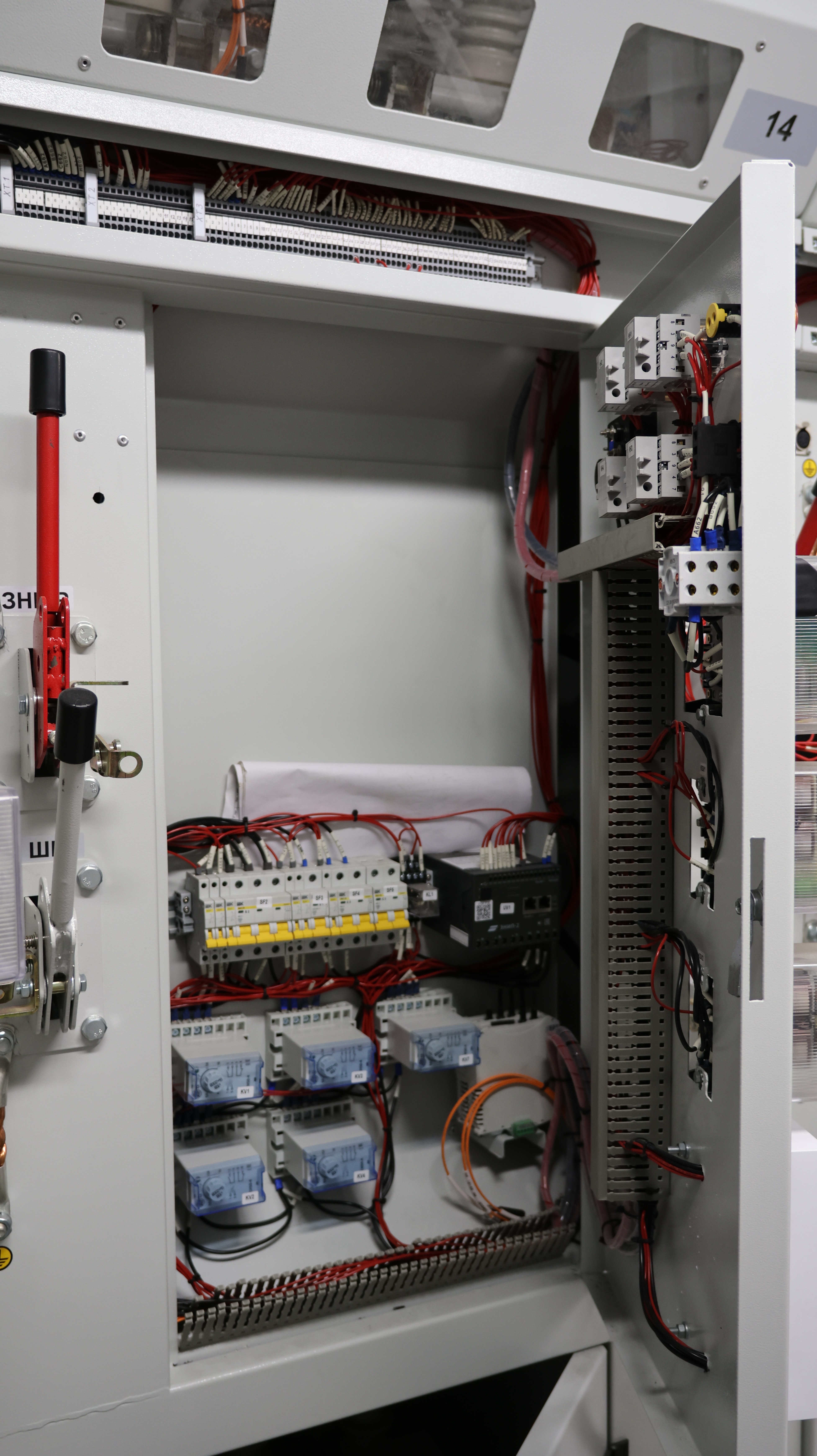

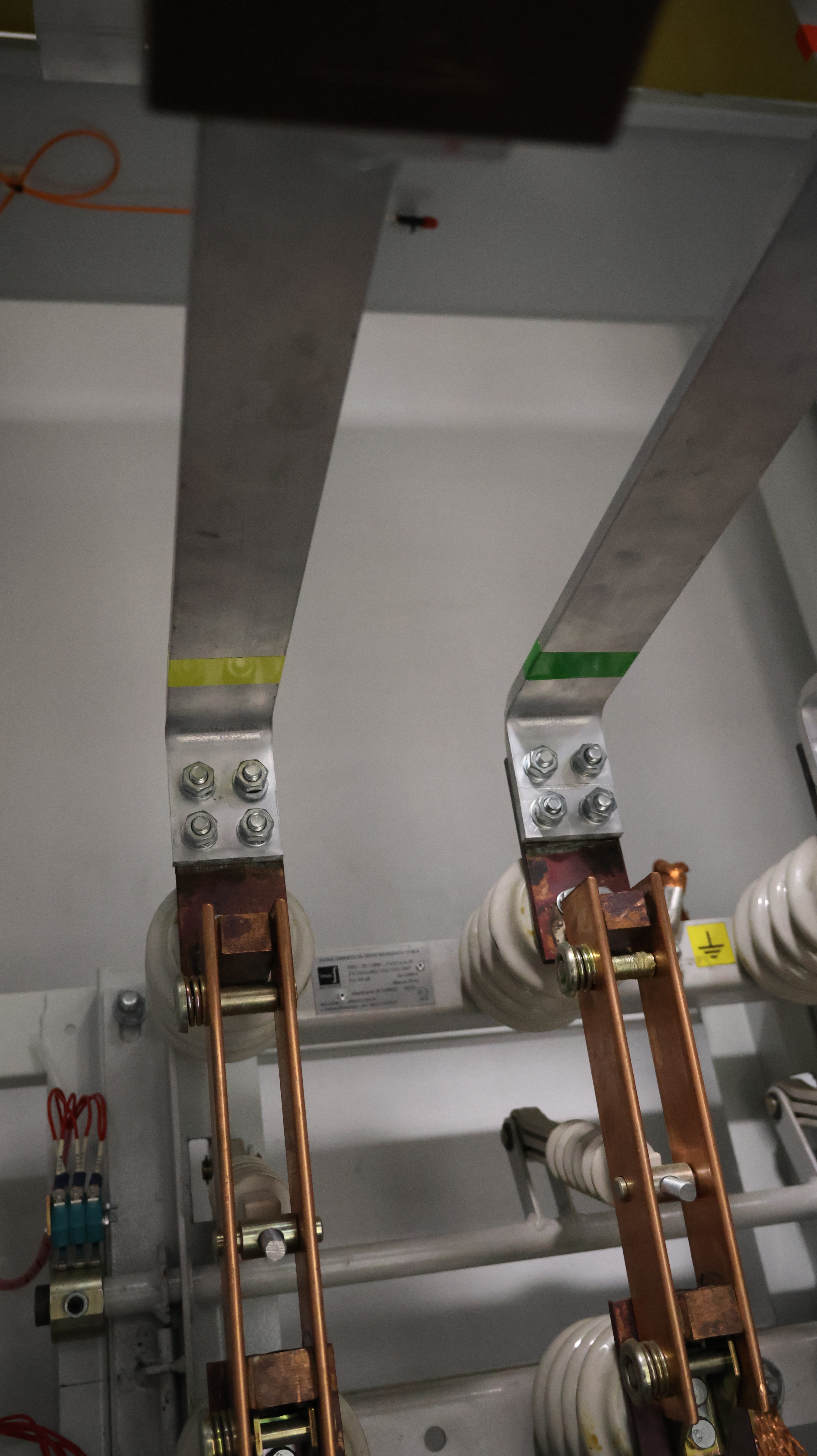

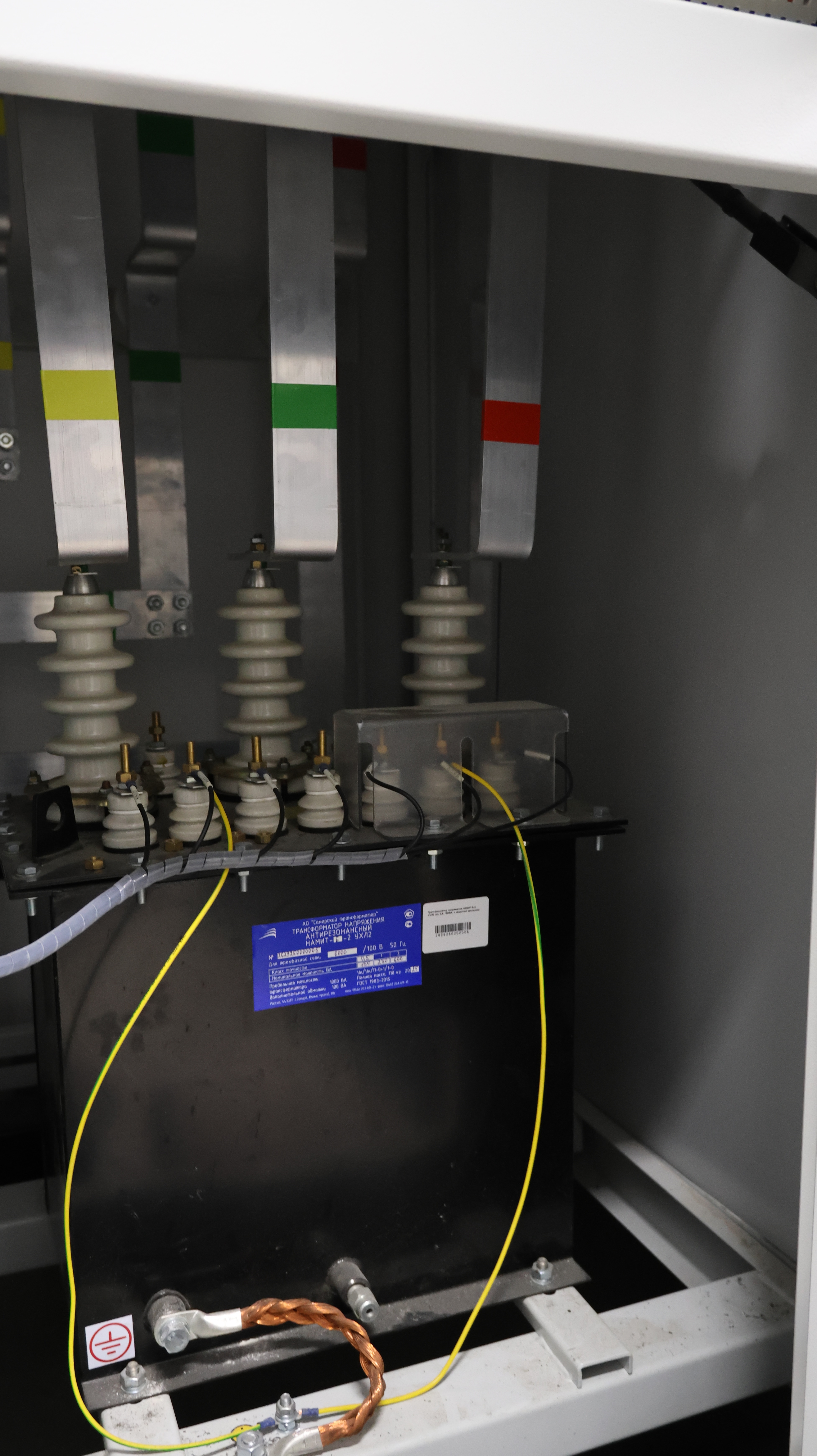

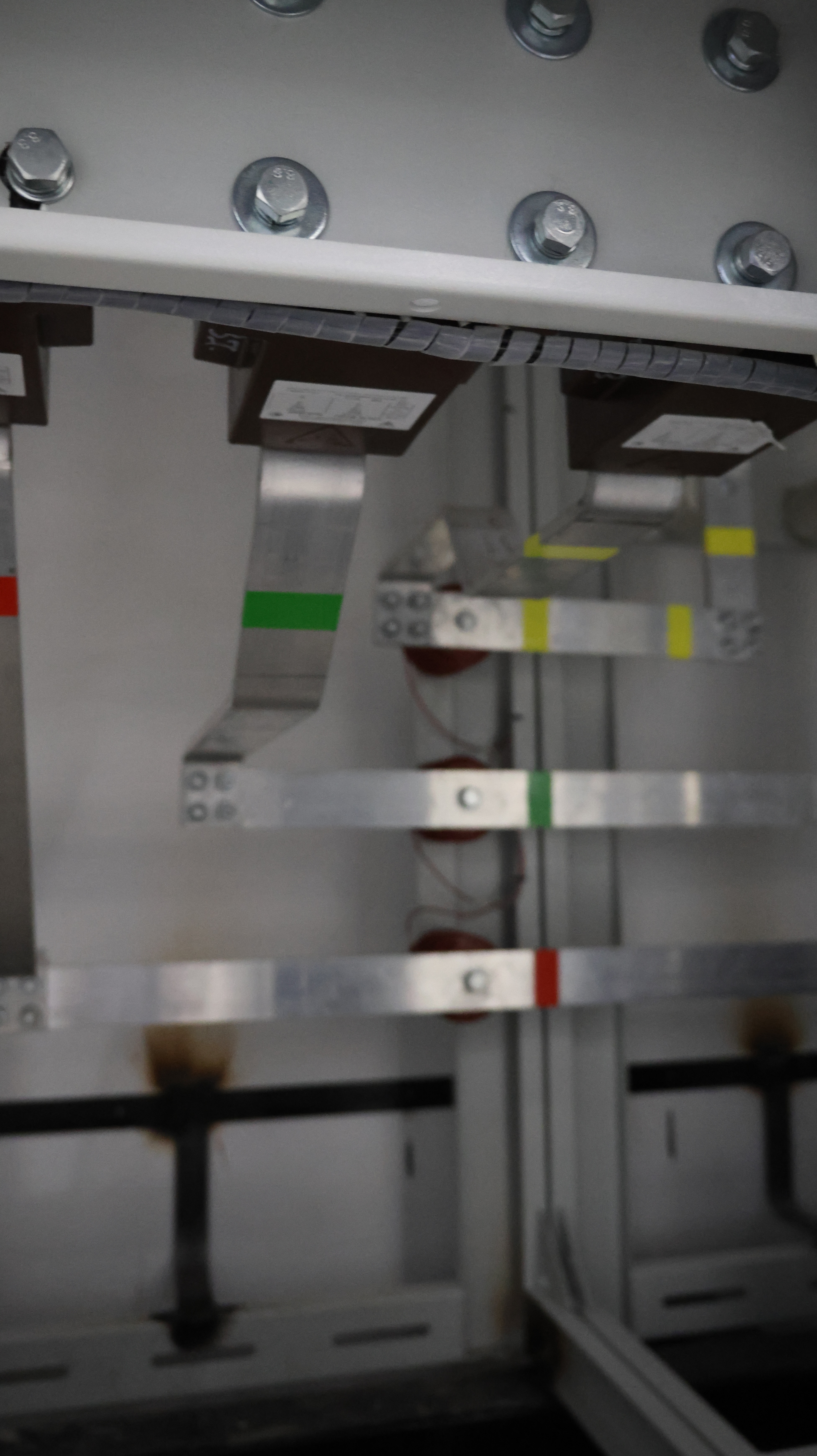

Сохранённые фотографии действующей карточки показывают камеры и отдельные внутренние узлы. Они иллюстрируют оборудование серии и не задают комплектацию каждого нового заказа; к конкретному проекту РП эти снимки не привязаны.
