КСО-221
Камера КСО-221 (Камера Сборная Одностороннего обслуживания) — это тип высоковольтного комплектного устройства (КРУ), предназначенный для приема и распределения электроэнергии. Давайте разберем ее ключевые особенности подробно.
Назначение и основная идея
КСО-221 служит для создания распределительных устройств (РУ) на напряжение 6 или 10 кВ . Проще говоря, это металлический шкаф, внутри которого находится коммутационная аппаратура, позволяющая управлять потоками электричества, защищать сети от коротких замыканий и перегрузок . Название «одностороннего обслуживания» означает, что все операции по управлению и ремонту проводятся только с лицевой стороны, что позволяет устанавливать камеры вплотную к стене или друг к другу.
Технические характеристики в цифрах
Вот основные параметры, которые помогут оценить возможности камеры:
- Номинальное напряжение 6 или 10 кВ
- Наибольшее рабочее напряжение 7,2 или 12 кВ
- Номинальный ток главных цепей 630, 1000 А (до 1600 А для сборных шин)
- Ток отключения вакуумным выключателем 20, 25 или 31,5 кА
- Ток термической стойкости (3 сек) 20 или 25 кА
- Напряжение вспомогательных цепей Переменный/постоянный ток: 220 В; цепи освещения: 24-36 В; цепи ТН: 100 В
Конструкция и безопасность

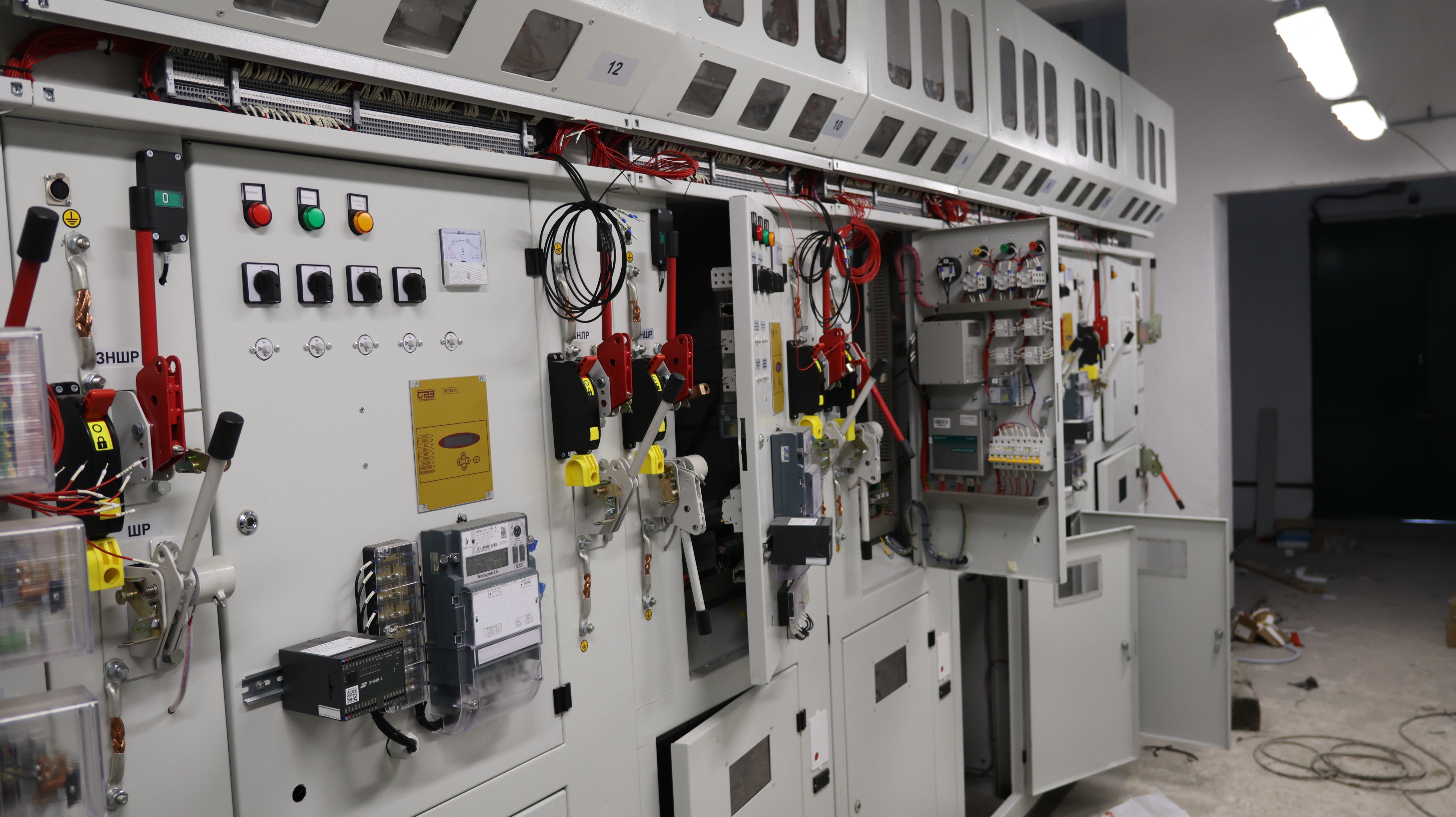

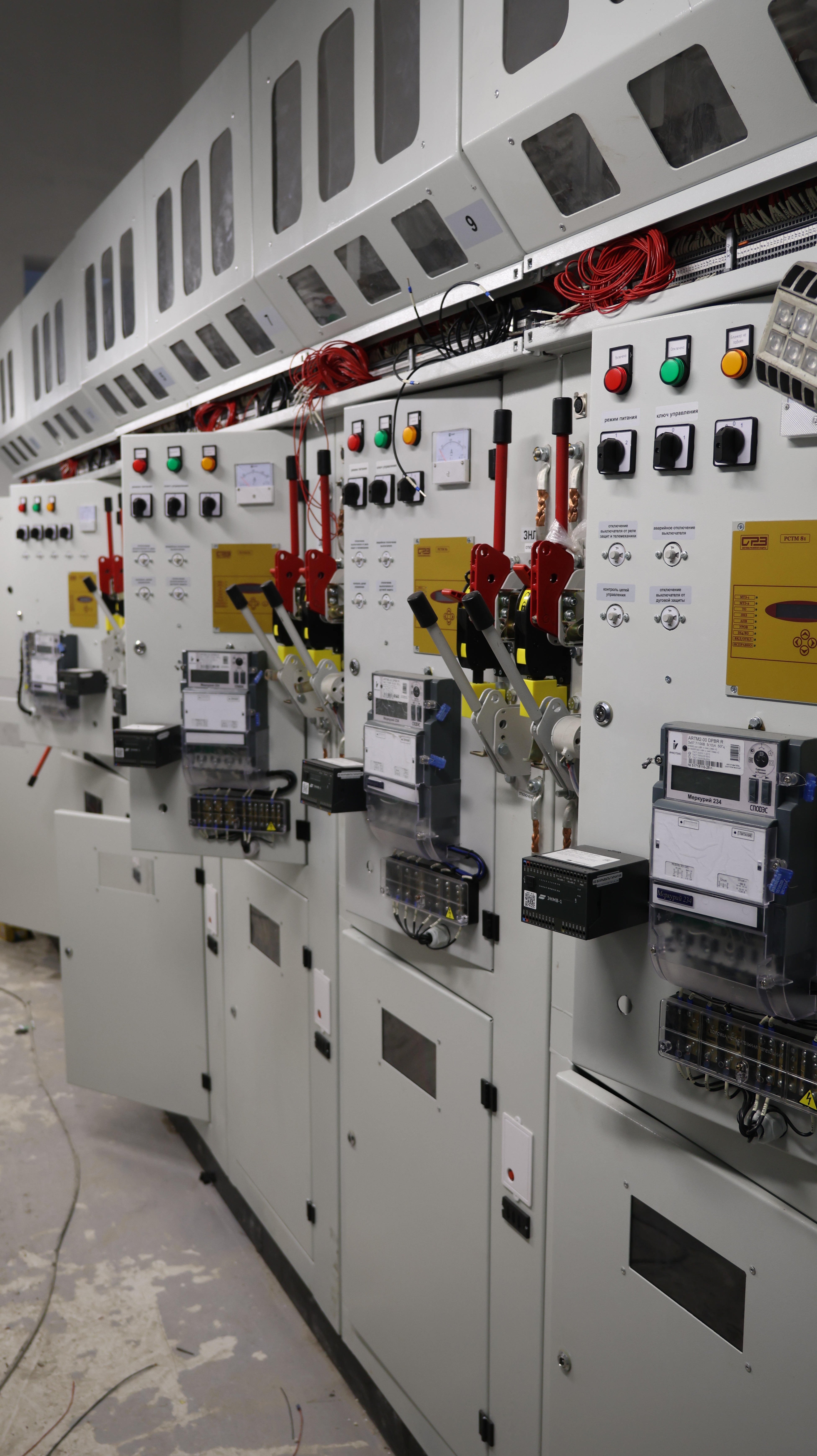

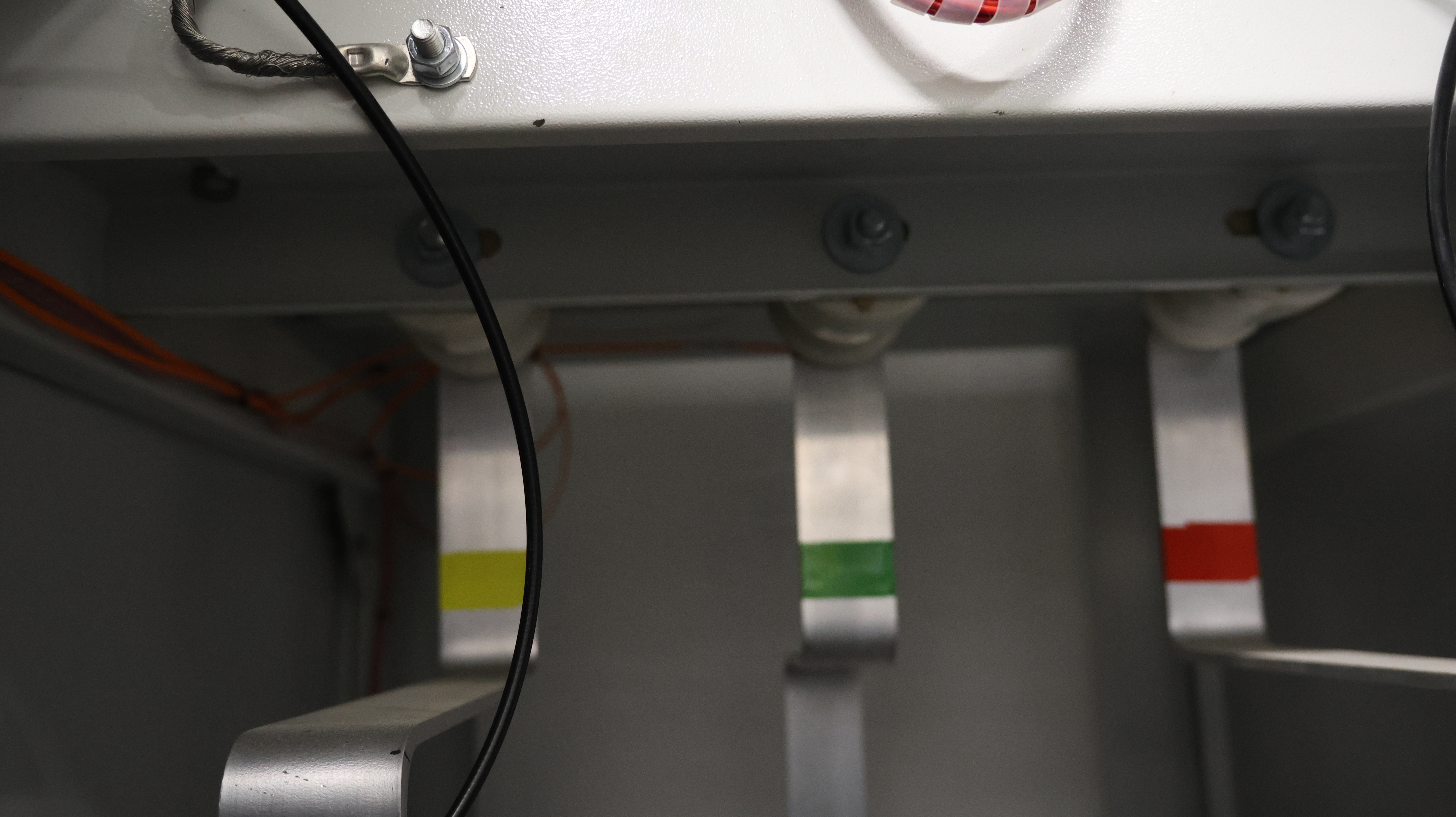

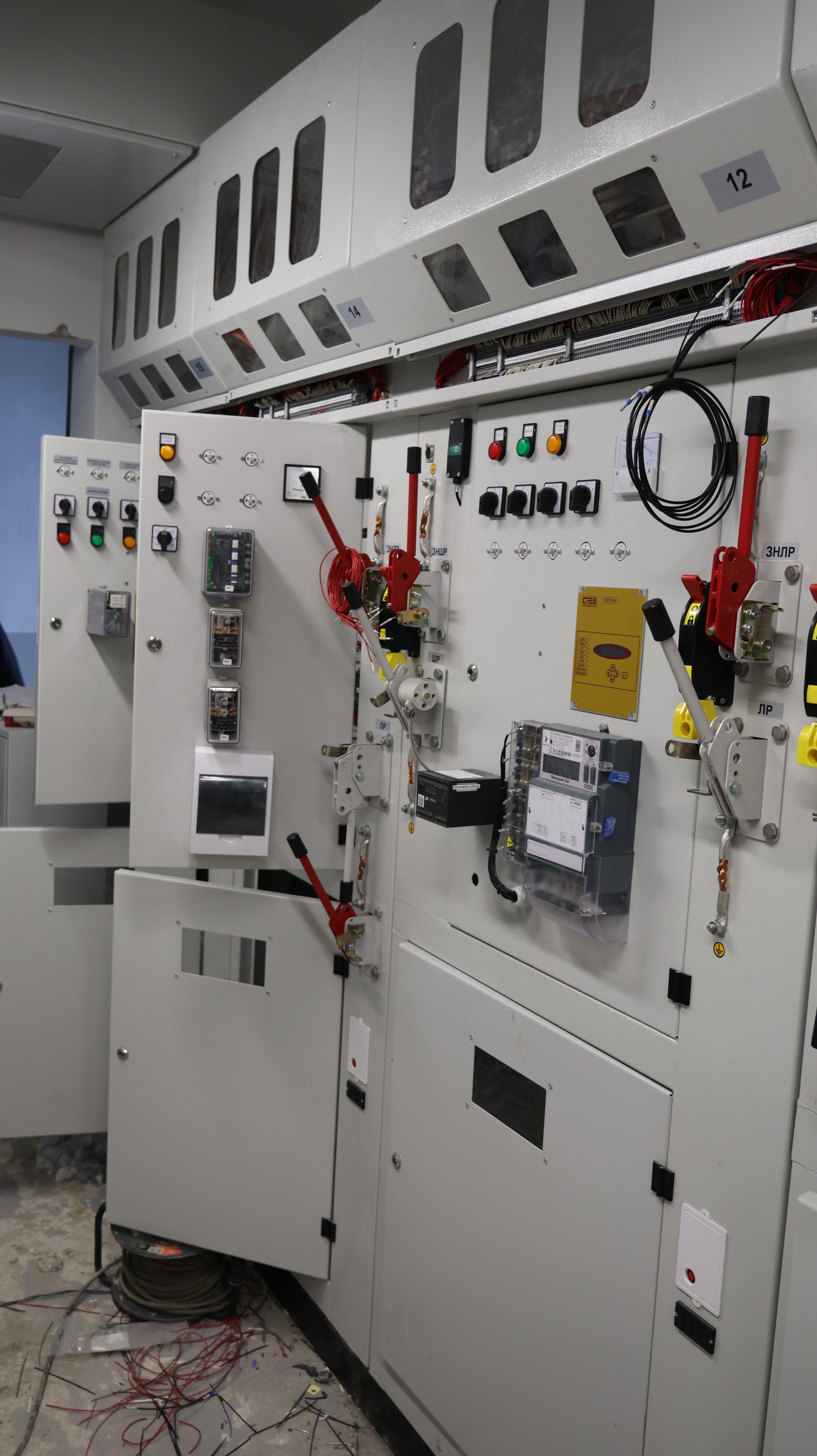

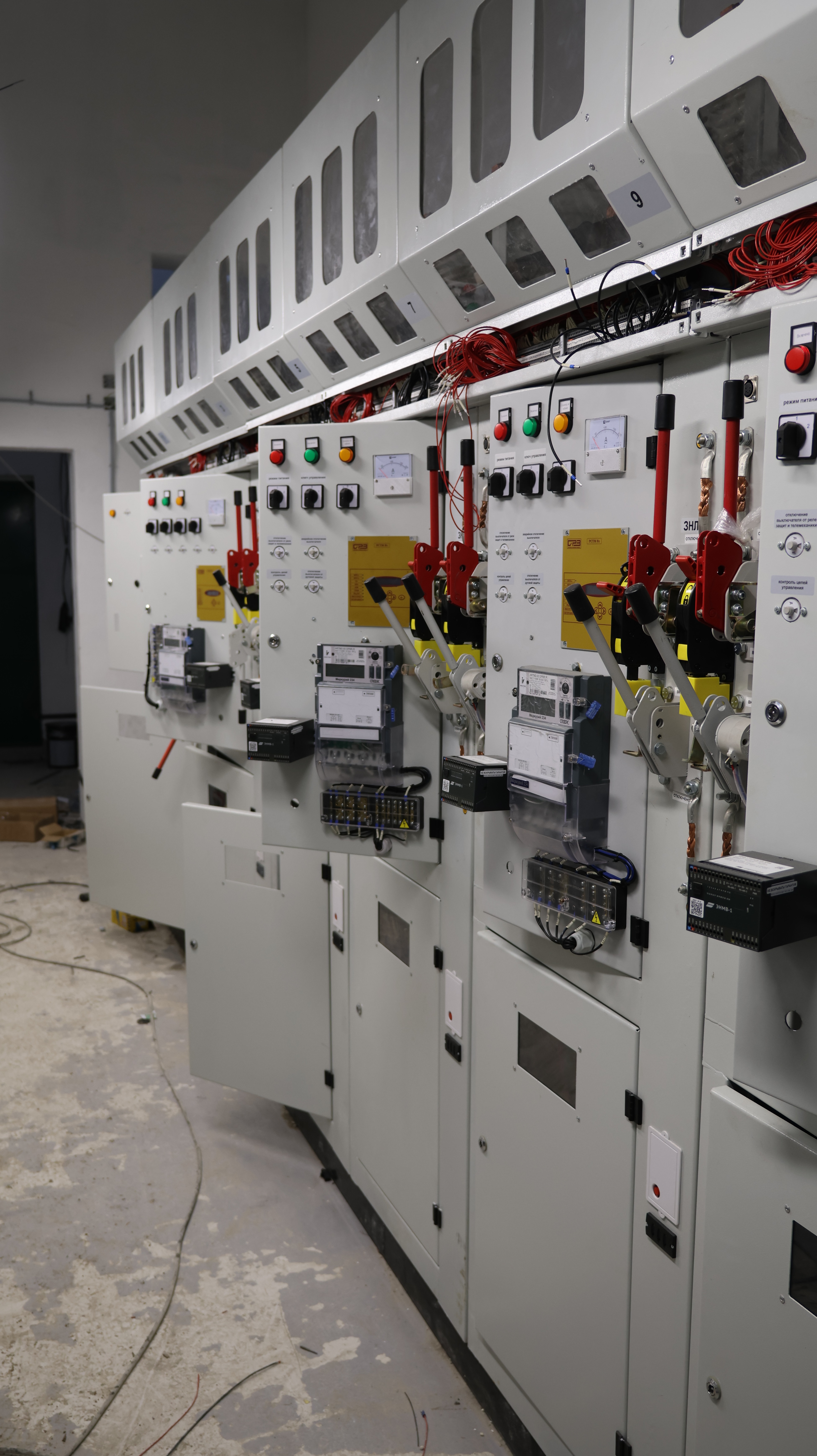

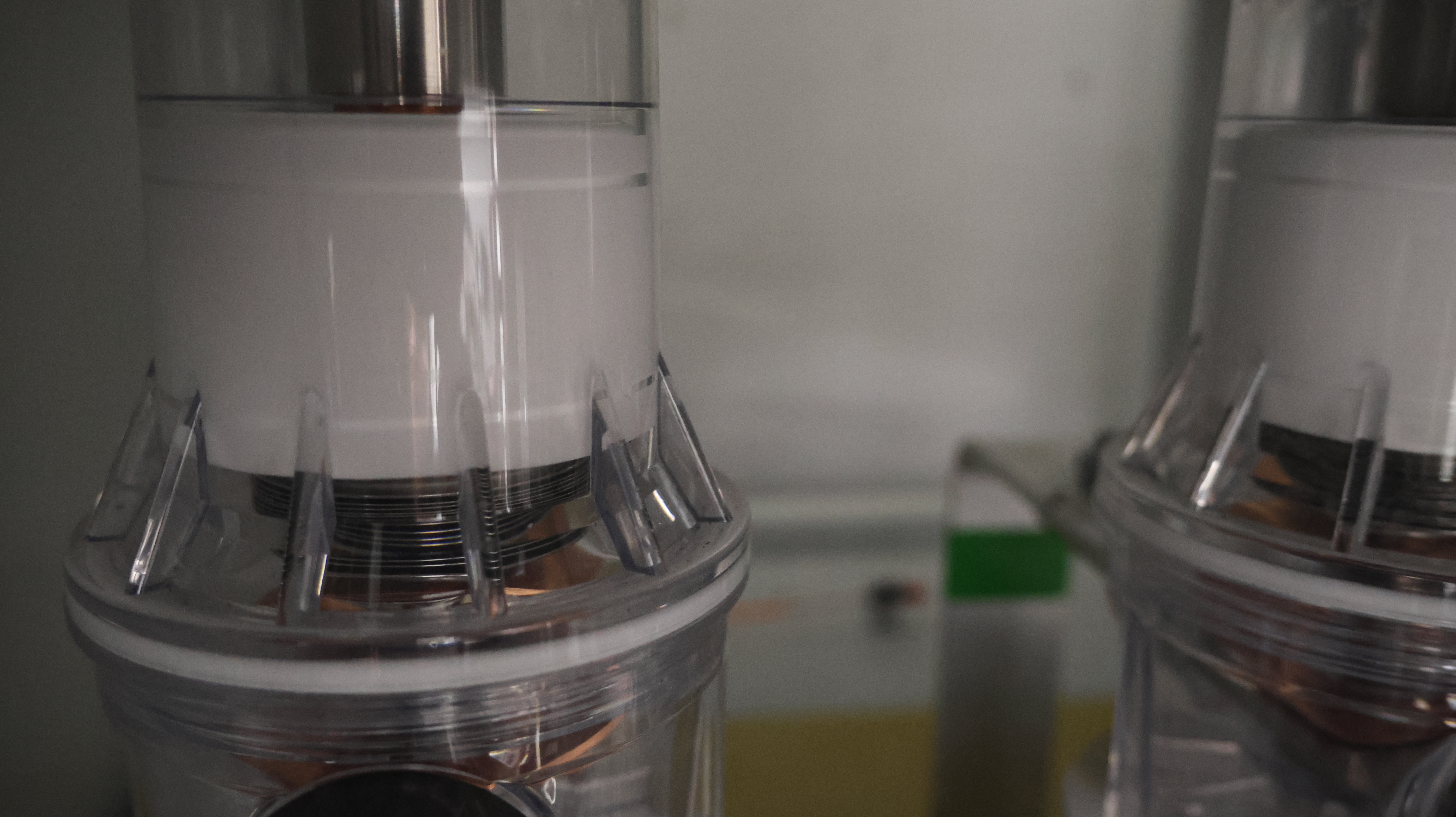

По сути КСО 221 есть модернизированная КСО 298 с локализованными отсеками сборных шин, вакуумного выключателя, кабельного отсека и релейного отсека.
Преимущества и применение
- Преимущества: Универсальность (возможность установки разных типов вакуумных выключателей и микропроцессорных защит), компактные размеры по сравнению с предшественниками, высокая степень безопасности и надежности.
- Где применяется: Эти камеры широко используются на промышленных предприятиях, в городских электрических сетях, для электрификации железных дорог, в нефтегазовой отрасли и при строительстве трансформаторных подстанций.
Таким образом, КСО-221 — современное, безопасное и компактное решение для построения распределительных сетей среднего класса напряжения.
