Дуговая защита ячеек 6–10 кВ: назначение и принцип работы

Дуговое замыкание внутри ячейки среднего напряжения развивается очень быстро. Электрическая дуга создаёт высокую температуру, давление и поток раскалённых газов. Чем дольше сохраняется аварийный ток, тем тяжелее последствия для оборудования и тем выше риск для персонала.

Задача дуговой защиты — обнаружить характерные признаки внутренней дуги и как можно быстрее сформировать команду на отключение источника питания. Такая система дополняет обычную релейную защиту, но не заменяет её: токовые, земляные и другие защиты продолжают выполнять свои функции.

Почему токовой защиты может быть недостаточно

Традиционная максимальная токовая защита принимает решение по величине тока и заданной выдержке времени. При внутреннем повреждении ток может быть значительным, но селективность сети иногда требует задержки. Для электрической дуги даже относительно небольшая дополнительная выдержка увеличивает объём повреждений.

Кроме того, характер тока зависит от места повреждения, режима заземления нейтрали и сопротивления дуги. Поэтому признак «ток выше уставки» не всегда позволяет одновременно получить максимальную чувствительность и высокую скорость.

Дуговая защита использует дополнительный физический признак — интенсивную световую вспышку внутри контролируемого отсека. В комбинированных системах команда формируется при одновременном появлении света и аварийного тока. Это помогает повысить достоверность срабатывания и снизить вероятность ложной команды от внешнего освещения или технологических операций.

Из чего состоит система

Типовая система дуговой защиты включает:

• оптические точечные датчики или светочувствительное волокно;
• устройство обработки сигналов;
• вход контроля тока, если используется комбинированный принцип;
• выходные реле отключения;
• цепи сигнализации и самодиагностики;
• оперативное питание;
• соединение с выключателем или вышестоящим аппаратом.

Состав зависит от выбранного оборудования и схемы распределительного устройства. В небольшом РУ может использоваться один центральный блок с несколькими датчиками. В протяжённом ряду ячеек применяют распределённую систему, где модули обмениваются сигналами и определяют повреждённую зону.

Где устанавливаются датчики

Датчики размещают там, где потенциально может возникнуть электрическая дуга и где вспышка будет уверенно обнаружена. Обычно контролируют:

• шинный отсек;
• зону коммутационного аппарата;
• кабельные присоединения;
• другие силовые зоны, предусмотренные конструкцией.

Количество и расположение датчиков нельзя выбирать только по габариту ячейки. На чувствительность влияют перегородки, оборудование, взаимное перекрытие зон обзора и способ прокладки оптического элемента. Расстановку выполняют по рекомендациям производителя системы и с учётом конструкции КСО или КРУ.

Устройство функциональных зон рассмотрено в статье «Устройство КСО „Онега“ 10 кВ: элегазовый аппарат и основные отсеки».

Как формируется команда на отключение

Алгоритм зависит от принятой схемы. В простом варианте блок получает сигнал от оптического датчика и замыкает выходное реле. В комбинированном варианте требуется подтверждение по току. После выполнения условий команда поступает в цепь отключения выключателя.

Важно заранее определить, какой аппарат способен снять питание с повреждённого участка. Отключение только аппарата в самой ячейке не всегда достаточно: место дуги может находиться до его главных контактов или на сборных шинах. В таких случаях система должна воздействовать на вводной, секционный или вышестоящий выключатель согласно принятой логике.

Поэтому проект дуговой защиты включает не только установку датчиков, но и матрицу действий:

1. какой датчик относится к какой зоне;
2. какие токовые пусковые органы подтверждают аварию;
3. какой выключатель должен отключиться;
4. какие сигналы передаются на диспетчеризацию;
5. как фиксируется место срабатывания;
6. что происходит при неисправности самой системы.

Световой и комбинированный принцип

Световой принцип обеспечивает высокое быстродействие, но требует особенно внимательного подхода к защите от ложных воздействий. Внутри ячейки могут выполняться работы с яркими источниками света, а датчик может реагировать на внешнюю вспышку при открытой двери.

Комбинированный принцип «свет плюс ток» подтверждает, что вспышка сопровождается аварийным электрическим режимом. Его часто применяют как более селективный вариант. При этом токовый пусковой орган тоже должен быть быстродействующим и правильно выбранным по чувствительности.

В некоторых проектах используют несколько логических ступеней: например, локальная команда на выключатель повреждённого присоединения и резервная команда на ввод при отказе отключения. Конкретное решение зависит от схемы электроснабжения и требований заказчика.

Что нужно учесть при проектировании

До выбора оборудования определяют:

• количество контролируемых ячеек и отсеков;
• число секций шин;
• расположение вводных и секционных выключателей;
• напряжение оперативного питания;
• наличие резервного питания цепей защиты;
• требуемое время действия;
• способ регистрации срабатывания;
• перечень сигналов для АСУ или диспетчеризации;
• необходимость резервирования команды отключения;
• тип выходных контактов и нагрузочную способность реле.

Особое внимание уделяют оперативному питанию. Система должна сохранить способность сформировать команду в аварийном режиме. Цепи отключения проверяют не только по принципиальной схеме, но и фактическим испытанием.

Проверка при наладке

После монтажа недостаточно убедиться, что блок включился и не показывает неисправность. Нужна функциональная проверка всей цепочки от датчика до исполнительного аппарата.

Обычно проверяют:

• обнаружение света каждым датчиком;
• прохождение токового пуска, если он предусмотрен;
• правильность логики по зонам;
• срабатывание выходных реле;
• формирование команды отключения;
• местную и удалённую сигнализацию;
• фиксацию номера сработавшей зоны;
• контроль исправности линий датчиков;
• поведение при исчезновении оперативного питания.

Метод проверки должен соответствовать документации применённой системы. Результаты целесообразно фиксировать в протоколе, чтобы при последующем обслуживании была исходная точка для сравнения.

Дуговая защита в КСО «Онега»

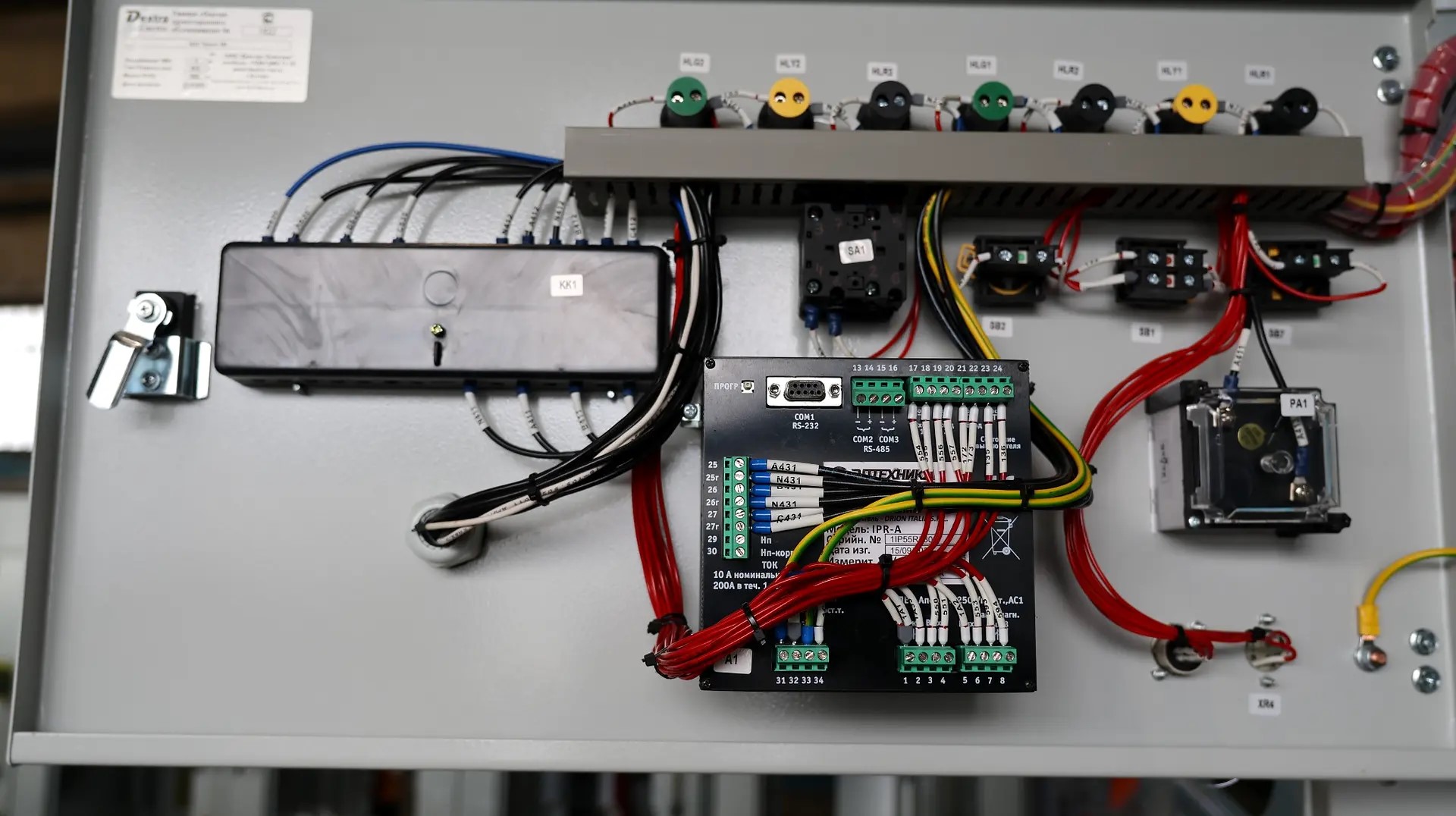

В изготовленном Dextra Electric проекте КСО «Онега» аппаратура дуговой защиты размещена в релейном отсеке вместе с цепями управления и сигнализации. На странице проекта КСО «Онега» можно посмотреть фактическую компоновку, маркировку проводов и установленное оборудование.

О том, как организована низковольтная часть ячейки, читайте в статье «Релейный отсек КСО: как устроены вторичные цепи». Возможные исполнения самой камеры представлены в каталоге КСО «Онега».

Для расчёта дуговой защиты направьте однолинейную схему, план расположения ячеек, данные о выключателях и требования к оперативному питанию. По этим сведениям можно определить контролируемые зоны и требуемую логику отключения.
