Что нужно указать в техническом задании на изготовление трансформаторной подстанции

При заказе трансформаторной подстанции многие заказчики сталкиваются с одной и той же проблемой — недостаточно подробным техническим заданием. В результате возникают дополнительные согласования, увеличиваются сроки изготовления, а иногда уже после производства приходится вносить изменения в конструкцию подстанции.

Правильно составленное техническое задание позволяет изготовителю подобрать необходимое оборудование, разработать проект без лишних вопросов и изготовить КТП, полностью соответствующую требованиям объекта.

В этой статье разберём, какие данные необходимо предоставить для изготовления трансформаторной подстанции.

Для чего необходимо техническое задание

Техническое задание является основным документом, на основании которого производитель:

подбирает оборудование;
разрабатывает компоновочные решения;
выполняет расчёты;
готовит конструкторскую документацию;
определяет стоимость и сроки изготовления.

Чем подробнее составлено техническое задание, тем меньше вероятность ошибок и дополнительных расходов.

Основные данные, которые необходимо указать

Номинальная мощность трансформатора

В первую очередь необходимо определить мощность трансформатора.

Наиболее распространённые варианты:

100 кВА;
160 кВА;
250 кВА;
400 кВА;
630 кВА;
1000 кВА;
1250 кВА;
1600 кВА;
2000 кВА и более.

Если мощность ещё не определена, желательно предоставить расчётную нагрузку объекта.

Количество трансформаторов

Необходимо указать:

один трансформатор;
два трансформатора;
резервирование питания.

Например:

КТП 1×1000 кВА;
КТП 2×1000 кВА;
БКТП 2×1600 кВА с секционированием.

Напряжение высокой стороны

На территории России наиболее часто используются сети:

6 кВ;
10 кВ;
20 кВ (реже).

От этого зависит выбор высоковольтного оборудования.

Напряжение низкой стороны

Как правило:

0,4 кВ;
0,69 кВ для некоторых промышленных объектов.

Тип подключения

Следует указать способ подключения:

кабельный ввод;
воздушный ввод;
комбинированный вариант.

Это влияет на конструкцию подстанции и размещение оборудования.

Выбор корпуса подстанции

Один из важнейших пунктов технического задания.

Необходимо определить тип корпуса:

столбовая СТП;
мачтовая МТП;

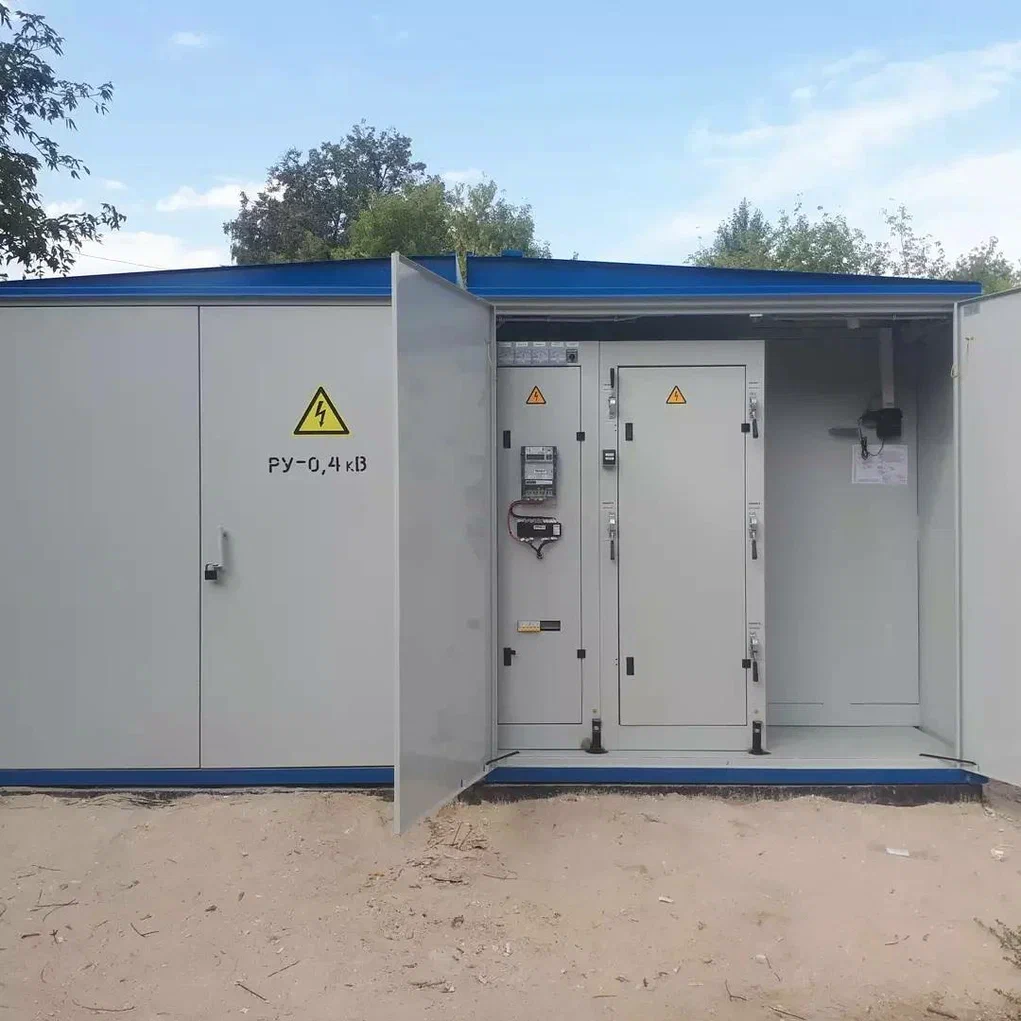

киосковая КТП;
утеплённая КТП из сэндвич-панелей;
бетонная БКТП.

При выборе корпуса следует учитывать не только стоимость, но и состав оборудования.

Если в подстанции предусматриваются вакуумные выключатели, устройства релейной защиты, микропроцессорные терминалы и системы диспетчеризации, рекомендуется применять утеплённые или бетонные подстанции, позволяющие поддерживать необходимый микроклимат для надёжной работы оборудования.

Требования к высоковольтному оборудованию

В техническом задании желательно сразу указать предпочтения по оборудованию.

Например:

камеры КСО;
КРУ;
выключатели нагрузки;
вакуумные выключатели;
тип трансформаторов тока и напряжения;
наличие коммерческого или технического учёта электроэнергии.

Если предпочтений нет, производитель предложит оптимальное решение самостоятельно.

Требования к релейной защите и автоматике

Необходимо указать:

наличие релейной защиты;
тип терминалов защиты;
необходимость АВР;
диспетчеризацию;
телемеханику;
передачу данных по GSM, Ethernet или другим каналам связи;
интеграцию в существующую систему управления предприятием.

Для современных объектов всё чаще используются микропроцессорные устройства релейной защиты, обеспечивающие высокий уровень надёжности и контроля состояния оборудования.

Требования к стороне 0,4 кВ

Следует заранее определить:

количество отходящих линий;
номинальные токи отходящих линий;
наличие секционного выключателя;
необходимость АВР;
требования к учёту электроэнергии;
необходимость установки устройств компенсации реактивной мощности;
тип вводных и отходящих автоматических выключателей.

Чем подробнее будут указаны требования к стороне 0,4 кВ, тем быстрее будет выполнено проектирование.

Климатическое исполнение

Важно указать условия эксплуатации:

регион установки;
минимальную температуру окружающей среды;
необходимость отопления;
требования к вентиляции;
степень защиты оболочки;
требования к поддержанию микроклимата.

Для северных регионов зачастую требуется утеплённое исполнение подстанции.

Дополнительные требования

В техническом задании также рекомендуется указывать:

требования сетевой организации;
наличие системы телемеханики;
систему пожарной сигнализации;
систему охранной сигнализации;
внутреннее освещение;
розетки собственных нужд;
систему контроля доступа;
необходимость удалённого мониторинга.

Какие документы желательно приложить

Для ускорения работы производителя рекомендуется предоставить:

технические условия на подключение;
однолинейную схему;
опросный лист;
план размещения оборудования;
ведомость нагрузок;
проектную документацию (при наличии).

Типичные ошибки при составлении технического задания

Наиболее распространённые ошибки:

указана только мощность трансформатора;
отсутствует схема электроснабжения;
не определён тип корпуса;
не указано количество отходящих линий;
отсутствуют требования к релейной защите;
не учтено дальнейшее увеличение нагрузки;
не указаны требования сетевой организации.

В результате производителю приходится многократно запрашивать дополнительные данные, что увеличивает сроки реализации проекта.

Вывод

Чем подробнее составлено техническое задание на изготовление КТП, тем быстрее и точнее будет выполнено проектирование и производство оборудования.

Минимально в техническом задании необходимо указать мощность трансформатора, напряжение сети, тип подключения, количество трансформаторов и требования к стороне 0,4 кВ. Однако для современных объектов рекомендуется также заранее определить состав высоковольтного оборудования, требования к релейной защите, автоматизации и условиям эксплуатации.

Грамотно подготовленное техническое задание позволяет избежать ошибок, сократить сроки изготовления и получить трансформаторную подстанцию, полностью соответствующую требованиям объекта.

Не знаете, как составить техническое задание? Мы поможем

На практике далеко не всегда у заказчика есть готовое техническое задание или проектная документация. В большинстве случаев достаточно просто описать основные требования к будущей трансформаторной подстанции:

мощность объекта;
место установки;
напряжение сети;
предполагаемые нагрузки;
требования сетевой организации;
необходимость резервирования питания;
особенности эксплуатации.

Даже если часть исходных данных отсутствует, специалисты компании Dextra Electric помогут определить необходимые технические параметры и подобрать оптимальное решение.

На основании предоставленной информации мы самостоятельно разработаем техническое задание на изготовление трансформаторной подстанции, подготовим опросный лист, предложим варианты комплектации и направим документы на согласование. После внесения необходимых корректировок и утверждения технического задания можно будет переходить к проектированию и изготовлению оборудования.

Такой подход позволяет значительно сократить время подготовки проекта, избежать ошибок при заказе трансформаторной подстанции и получить оборудование, полностью соответствующее требованиям объекта и сетевой организации.

Для подготовки предварительного технического задания зачастую достаточно телефонного разговора или краткого описания задачи по электронной почте. Остальную техническую проработку специалисты Dextra Electric возьмут на себя.
